В условиях日益轻薄化和集成化的电子产品， тонкие коаксиальные кабели (micro coaxial cable) благодаря отличным свойствам передачи сигналов и гибкости布线 становятся предпочтительным вариантом для высококачественных электронных устройств, таких как смартфоны, ноутбуки, дроны, медицинские оборудование для визуализации и т.д. Выбор материала провода直接影响 качество сигнала и надежность использования кабеля. КакExactly как материал провода тонкого коаксиального кабеля влияет на передачу сигнала? Эта статья детально проанализирует это для вас.
Введение в технологию производства тонких коаксиальных проводников и стандартные размеры
Микроскопические коаксиальные пучки часто используются в устройствах с очень высокими требованиями к полноте сигнала, технологический процесс и спецификация导体 части напрямую определяют сигналные характеристики и гибкость пучка.
Принципы технологии производства проводников:
• Структура: внутренний проводник обычно изготавливается из одной голой медной проволоки или из многожильной тонкой медной проволоки, сплетенной вместе.
Обработка поверхности: согласно требованиям применения наносится покрытие, которое включает в себя:
• Нанесение серебра (Silver Plating): улучшает передачу высокочастотных сигналов, обладает отличными антикоррозийными свойствами.
• Оцинковка (Tin Plating): усиливает устойчивость к коррозии, подходит для среднечастотной и низкой частоты среды.
• Напыление никеля (Nickel Plating): устойчиво к высоким температурам, предотвращает окисление, подходит для высокотемпературных условий.
Процесс производства:
Лигатура: перетягивание толстого медного стержня в микрометровые тонкие медные нити.
Ткачество: много нитей сплетены с определенным шагом, что улучшает гибкость и стойкость к разрыву.
• Обработка напылением:镀银、镀锡 или镀 никель в онлайн-режиме для улучшения свойств проводника.
Часто используемые размеры проводников:
• Тонкие коаксиальные пучки обычно изготавливаются из одного или нескольких скрученных проводов.
Тонкий диаметр провода снижает затухание сигнала, увеличивает гибкость, но усложняет производство.

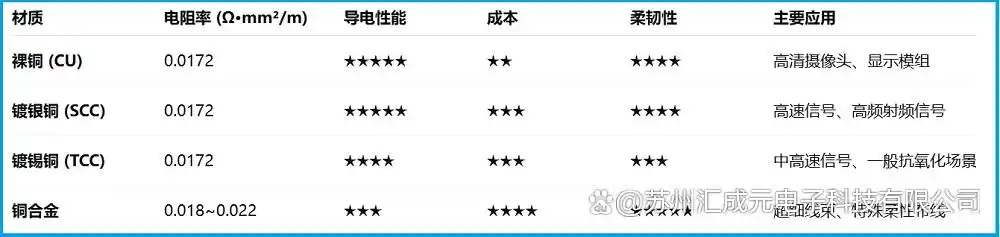

Второй вопрос: влияние материалов проводников на качество сигнала
электропроводность
Бare copper and silver-plated copper have the best conductivity, which can effectively reduce resistance, minimize signal loss and delay.
Оцинкованная медь стоит на втором месте, подходит для средних и высоких скоростей сигнала, но в высокочастотной среде потери несколько больше.
Высокочастотное сигнальное затухание
• Высокочастотные сигналы подвержены эффекту кожуры, ток 主要 передается по поверхности导体.
• Олово с серебром благодаря высокой электропроводимости и теплопроводности серебра может значительно снизить衰减 высокочастотных сигналов и подходит для модулей высококачественных камер и射频 антенн 5G.
Антиоксидантные свойства
Медь, покрытая серебром и оловом, обладает хорошей антикоррозионной способностью, может продлить срок службы кабельной сборки, подходит для высоких температур и влажной среды.
Бесцветный медь легко окисляется, длительное использование может повлиять на стабильность сигнала, но成本低, подходит для обычных потребительских электронных устройств.
Гибкость и надежность
Теплоустойчивость сплава алюминия оптимальна, подходит для монтажа с микросеткой и частых изгибов, но слегка увеличивается потери сигнала.
Третий, рекомендации по выбору маршрута
Погоня за максимальной производительностью и стабильностью высокочастотных сигналов → посеребренная медь
Внимание к соотношению цены и качества, а также к средне-низкочастотному применению → голый медь, медь с покрытием оловом
Требования к малому диаметру провода и гибкости → медные сплавы
При выборе тонких коаксиальных кабелей материал проводника极大地 влияет на их сигнал, особенно в высокочастотных, долгих и сложных средах. Электропроводность, технологический процесс обработки поверхности и способность к противостоянию окислению напрямую определяют полноту сигнала и надежность оборудования. Сначала следует понять сцену использования, а затем перейти к материалу проводника, чтобы найти наиболее подходящее решение. В эпоху высоких частот материал проводника и его спецификация direttamente определяют сигнал кабеля и его потенциал применения.
