От материалов к технологии: раскрытие секретов высоких свойств сверхтонких коаксиальных кабелей

В условиях不断增加的需求高速和高频 сигналов передачи, micro coaxial cable (極細同轴线缆) благодаря своей малогабаритной структуре, высокой гибкости и отличным характеристикам сигнала, уже широко используется в различных областях, включая потребительскую электронику, медицинское оборудование, 5G коммуникации и авиационно-космическую промышленность. В этой статье мы рассмотрим核心技术 и инновационные направления в三个方面: конструктивный дизайн, управление сигналом и технологический процесс изготовления.

Структура и материаловедение

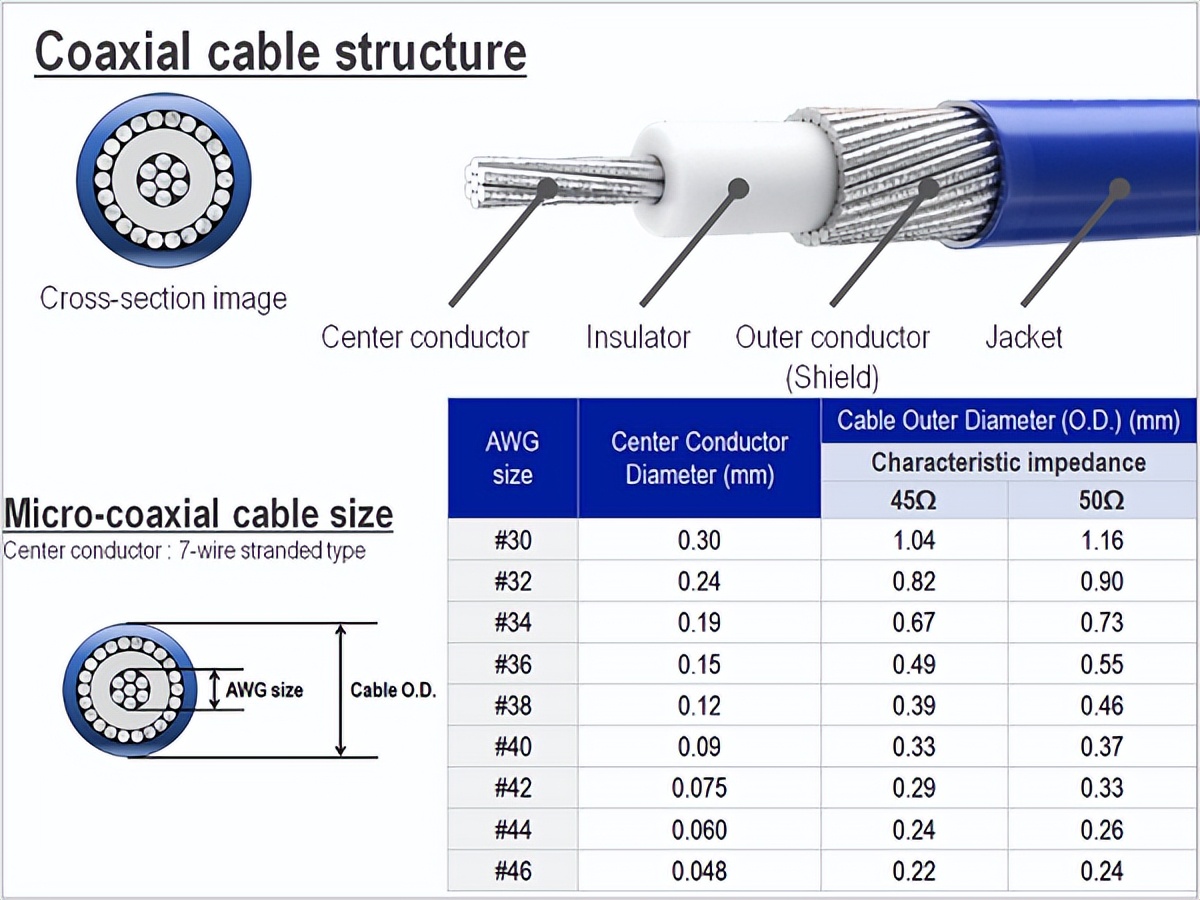

Микроскопический коаксиальный провод consists of a miniature central conductor (usually a multi-strand copper绞 wire with a cross-sectional area of 30 to 46 AWG) covered with an insulating layer, and the outer layer is protected by a metal braid or wrapped shield with a plastic sheath. Such a structure provides both excellent electromagnetic shielding performance and takes into account the thinness and flexibility characteristics.
В более высоких требованиях к приложениям, чтобы уменьшить диэлектрические потери и улучшить согласованность сигнала, часто выбирают вспененный PTFE и другие материалы с низкой диэлектрической constante в качестве изоляционного диэлектрика, чтобы высокочастотные сигналы могли сохранять стабильную передачу в сложных средах.

Два, целостность сигнала и управление потерями
Высокая производительность тонких коаксиальных линий заключается в строгом контроле потерь сигнала. В工程设计е обычно необходимо оптимизировать插入ные потери (Insertion Loss), отраженные потери (Return Loss) и коэффициентstanding wave ratio (VSWR), чтобы обеспечить целостность сигнала и низкую отражающую способность.
Кроме того, использование структуры "paddle card" (с использованием PCB или FPC в качестве монтажной платы) позволяет缩短线路路径, улучшить импедансное совпадение, что значительно улучшает эффект высокочастотной реакции и улучшает качество передачи в целом.

Третий раздел: технология изготовления и соединения
Из-за того, что диаметр micro coax очень тонкий, любая малейшая ошибка может повлиять на производительность. Традиционный механический способ剥isolирования имеет проблемы с точностью и износом инструмента, не подходит для высокодensityных проводников.
Из-за этого, лазерное снятие изоляции стало主流ным выбором. Она использует бесконтактный способ обработки, используя CO₂ или импульсный лазер для высокоточного удаления изоляционного слоя и открывания окон屏蔽ового слоя. Не только имеет высокую точность, но и отличную повторяемость и надежность, обеспечивая идеальные предпосылки для последующего пайки контактов.

Четвертый, применения и инновационные тенденции
Микро коаксиальный кабель已成为 важным носителем высокодensity сигналов в устройствах, таких как 5G, медицина, industrial control, ноутбуки, умные устройства и т.д., особенно играя ключевую роль между модулями, такими как материнская плата, камера, экран и сенсоры.
С развитием оборудования, которое становится все тоньше и легче, а также с увеличением разрешения и частоты обновления, требования к сверхтонким коаксиальным кабелям в отношении целостности сигнала, импеданса и способности к изгибу также不断提高.
Будущие тенденции развития主要包括:
Высокоденсная многоядерная конструкция: удовлетворяет требованиям的高速 взаимосвязи сложных модулей электроники.
Гибкость и оптимизация микробугристости: улучшение гибкости и надежности прокладки в узких пространствах.
Материалы для индивидуального заказа и улучшение изоляции: снижение потерь передачи и улучшение устойчивости к помехам.

Конкурентоспособность сверхтонкого коаксиального кабеля обеспечивается оптимизацией материалов, микроструктурным дизайном и высокоточными технологиями. Её постоянные достижения в области управления импедансом, эффективности экранирования, технологии сварки и гибкого дизайна делают её незаменимым компонентом современных высокочастотных систем соединений.
