В современном消费ной электронике, медицинской технике, автомобильной электронике и устройствах для высококачественного передачи сигналов есть такое看似 безделушечное проводное изделие, как микро-коаксиальный кабель (Micro Coaxial Cable), который默默支撑着设备的高效运行。Не смотря на его тонкость, как волос, его внутренняя структура и сочетание материалов имеют большое значение. Эти "маленькие" различия определяют качество сигнала, стабильность и срок службы всего кабеля. Сегодня мы познакомим вас с тем, как серьезно выбирают материалы для микро-коаксиальных кабелей?
Что такое сверхтонкий коаксиальный кабель (Micro Coaxial Cable)?
Кратко говоря, сверхтонкий коаксиальный кабель — это коаксиальный кабель с очень малым диаметром (приблизительно 0,2мм~1,2мм), компактной конструкции и способностью передавать высокочастотные сигналы.

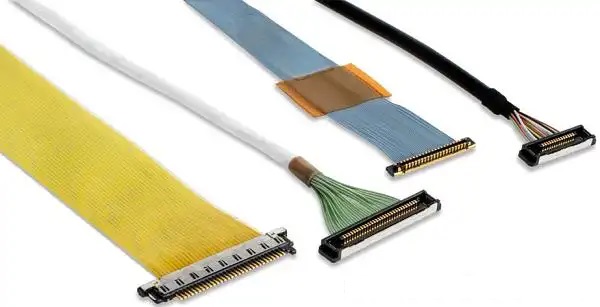

Широко применяется в высокод dense-устройствах, таких как модули дисплеев для смартфонов, экраны ноутбуков, медицинские эндоскопы, камеры для дронов и handheld-головки.
Ядренные особенности:
Высокая способность сопротивляться помехам
Скорость передачи сигнала быстрая
• Высокая гибкость
Маленький, экономит место
Второй, основная структура очень тонкого коаксиального кабеля

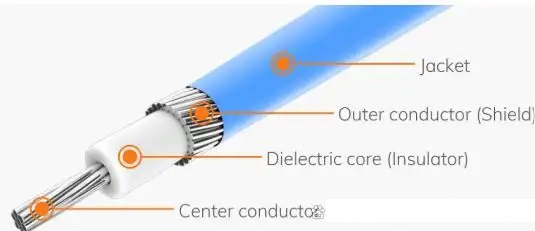

Одна полная тонкая коаксиальная линия обычно состоит из четырех слоев: внутренний проводник (Inner Conductor) → изоляция (Insulation) → экран (Shielding) → внешняя оболочка (Jacket), выбор материала каждого слоя оказывает ключевое влияние на характеристики всего кабеля.
Третий: материал требует层层拆解
① Материал внутреннего导体
Функция: отвечает за передачу сигналов, является "каналом информации" для всей линии.
Часто встречающиеся материалы:
• Голи медь (Bare Copper): Высокие электропроводящие свойства, разумная цена.
• Напыленный серебром медь (Silver-Plated Copper): обладает более высокими高频ными характеристиками, сильной антикоррозионной способностью, часто используется в высококачественном медицинском и оптическом оборудовании.
Тинированный медь (Tinned Copper): имеет низкую стоимость, хорошую свариваемость, подходит для обычных приложений.
Высокочастотные изображения и медицинское оборудование часто используют позолоченный медь, а камеры для смартфонов и ноутбуков обычно предпочитают голый медь.
Изоляционное покрытие материала
Функция: изоляция сигнала, предотвращение утечки, улучшение стабильности сигнала.
Часто встречающиеся материалы:
• FEP (фторированный этиленпропилен): устойчив к высоким температурам, огнестойкий, низкая диэлектрическая постоянная, подходит для высокочастотных приложений.
PFA (полифторалоксиэтилен): высококачественные высокочастотные характеристики, высокая устойчивость к химической коррозии.
• PE (полиэтилен): имеет высокое соотношение цены и качества, подходит для обычных условий.
В高频ной области FEP является предпочтительным выбором; для обычных электронных устройств можно использовать PE для контроля затрат.
③ Материал экранного слоя
Функция: Препятствовать внешним электромагнитным помехам (EMI), обеспечить чистоту сигнала.
Часто встречающиеся формы:
• медная тесьма с покрытием серебром
Тиннением меди пронизанная сетка
Тонкий foil + композитная структура плетения
Для передачи высококачественного сигнала и оборудования для медицинского изображения антиинтерференционное действие сплава серебра с медью в виде оплетки + алюминиевой фольги наиболее эффективно.
④ Материал внешнего кожуха
Функция: Защита внутренней структуры, улучшение износостойкости, стойкости к изгибу и адаптивности к условиям окружающей среды кабеля.
Часто встречающиеся материалы:
• TPU (термоупругий полиуретан): мягкий, износостойкий, экологически чистый, подходит для микроскопических проводов.
FEP: выдерживает высокую температуру, устойчив к химическому коррозии, подходит для жестких условий.
• ПВХ (поливинилхлорид): экономичный и практичный, соответствует требованиям обычного использования.
Если的重点在于 устойчивость к изгибу и экологичность, рекомендуется выбирать TPU; в высокотемпературной среде рекомендуется FEP.
Для чего так важен сверхтонкий коаксиальный материал?
• Характеристики передачи сигнала: качество导体 и изоляционного слоя определяет скорость передачи и потери сигнала.
• Сопротивление помехам: структура экрана влияет на стабильность работы устройства.
• Выносливость к условиям окружающей среды: стойкость материалов к высоким температурам и коррозии влияет на срок службы продукта.
• Возможности обработки: мягкость и свариваемость влияют на производительность и коэффициент качества продукции.
Микроскопические коаксиальные кабели, несмотря на свои малые размеры, являются ключевыми компонентами для множества высокопроизводительных устройств. Различные сценарии применения, диапазоны сигналов и требования к среде определяют различные комбинации проводников, изоляции, экранирования и оболочки. Именно эти看似 "мелкие" детали构成了 основу стабильной и эффективной работы умных устройств, на которых мы ежедневно зависим.
