Vision Pro внутренние кабели как проходят? Полное объяснение с инженерной точки зрения

В первый момент выпуска Vision Pro больше всего внимание привлекли разрешение,沉浸ность и производительность чипа, но моя первая реакция была: как布置内部的线？Для таких超高分辨率ных и низколатентных устройств, как Vision Pro, провода не являются статистами, они напрямую влияют на качество изображения и опыт пользователя. Если способность передачи изображения сопротивляться помехам недостаточна, даже отличный экран может начать проявлять размазывание, шумы или задержки. На основе опыта отрасли, мы можем сделать выводы о логике внутреннего дизайна Vision Pro, исходя из качества проводов.

---

Одна, характеристики и преимущества сверхтонких коаксиальных линий

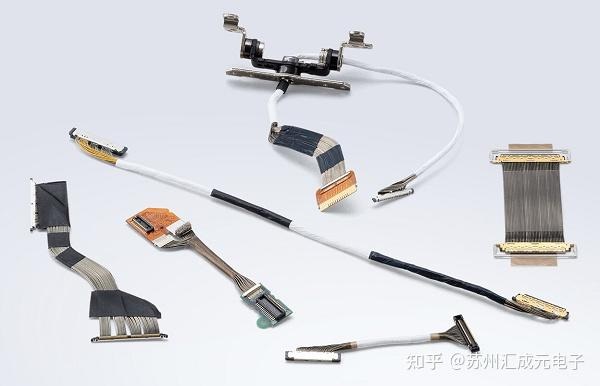

Микро коаксиальный кабель (micro coaxial cable) является коаксиальным кабелем с极为小的 наружным диаметром и стабильной структурой, состоящим из导体, изоляционного слоя, экрана и внешней оболочки. Если вы接触овали модуль телефона или камеры, вам, должно быть, не陌生. Он часто используется по очень простой причине:

1. Могут передавать высокоскоростные сигналы и иметь низкий уровень искажений;

2. Отличная гибкость, может многократно изгибаться в узких пространствах;

Высокая степень подавления, стабильное抗помеховое поведение.

Из-за своих трех основных свойств: малых размеров, высокой полосы пропускания и высокой устойчивости к помехам, он几乎是 неизбежным выбором для устройств AR/VR.

---

Второе, высокая требовательность Vision Pro к системе отображения

Vision Pro 的 Micro-OLED экран имеет очень высокую плотность пикселей, и каждое из глаз достигает разрешения,接近专业级显示器。Кроме того, есть дополнительный экран EyeSight, который необходимо для реального времени отображения информации о глазах пользователя. Это означает, что внутри необходимо передавать большое количество изображений данных, и задержка должна быть очень низкой, качество изображения не должно появляться мурашки, хлопки или шум. Даже если есть всего несколько миллисекунд задержки, это может повлиять на沉浸ный опыт, даже привести пользователя в головокружение. Поэтому, кабели внутри Vision Pro не должны быть просто «достаточными для использования», а должны обладать высокой надежностью, высокоскоростной передачей и высокой устойчивостью к помехам.

---

Третий, типы жгутов проводов, которые могут быть установлены внутри устройства.

На основе обычных архитектур оборудования и опыта в области промышленного дизайна, внутри Vision Pro, возможно, используются следующие типы шнуров:

1.极细同轴线 микро коаксиальный

Вероятно, будет отвечать за данные на ключевых экранах, может также использоваться для сигнала от камеры. Имеет преимущества высокой скорости, низкого потерь и высокой的抗干扰ности.

2. гибкий провод FPC/FFC

Предназначен для передачи контрольных сигналов, информации о состоянии, подсветки или некоторых медленных функций. Легкий, недорогой, подходит для интеграции.

3. Заблокировать дифференциальные провода

Используется для высокоскоростных дифференциальных интерфейсов на коротких расстояниях, например,某些 датчики или вспомогательные модули.Better than ordinary wire materials against interference, but not as stable as coaxial.

С учетом сигналов семафоров, требований к задержке и потребностей в устойчивости к помехам, вероятность использования микро-коаксиального канала для ядра изображения очень высока.

---

Почему micro coax — это более рациональный выбор?

Из логики дизайна премиальных гарнитур виртуальной реальности, использование micro coax для ключевых линий отображения в Vision Pro очень соответствует требованиям инженерии:

В малом пространстве поддерживать высокую полосу пропускания и низкую искаженность;

Изогнутый, мягкий с высокой гибкостью, подходит для сложной структуры проводки внутри устройства для виртуальной реальности.

3. Высокий контроль ЭМИ, не влияет на сенсоры, беспроводную связь и другие модули функции;

Структура устойчива к нагрузкам и помогает уменьшить проблему сигнального затухания при длительном использовании.

Несмотря на то, что micro coax стоит дороже и технологический процесс его производства сложнее, для Vision Pro, которая позиционируется как флагман и стремится к максимальному опыту, кабель绝不会 быть местом для экономии затрат.

В совокупности, внутренняя схема прокладки проводки Vision Pro, вероятно, основана на极细ых коаксиальных micro coax, дополнительно комбинируемых с FPC и балансированными проводами для создания общей архитектуры проводки. Такое сочетание удовлетворяет потребности в быстром передаче данных для высокоразрешительных дисплеев, одновременно обеспечивая легкость и защиту от помех, что делает опыт использования устройства стабильным и надежным. Это также является наиболее разумным и зрелым инженерным решением для носимых устройств, которые должны передавать大量的 данных в ограниченном пространстве.
