Микроскопические коаксиальные кабели: преимущества и области применения в точной электронной технике

В области высокоскоростной передачи данных и точной электронной техники очень тонкие коаксиальные кабели (Micro Coaxial Cable) пользуются большой популярностью благодаря своим малым размерам и высокой производительности. Они широко используются в ноутбуках, планшетных компьютерах, телефонах, устройствах медицинского成像, промышленных измерительных приборах и модулях высокого разрешения для камер. Чтобы глубже понять их влияние на качество сигнала, необходимо начинать с анализа конструктивного дизайна, чтобы真正 понять уникальные преимущества этого материала в высокоскоростных соединениях.

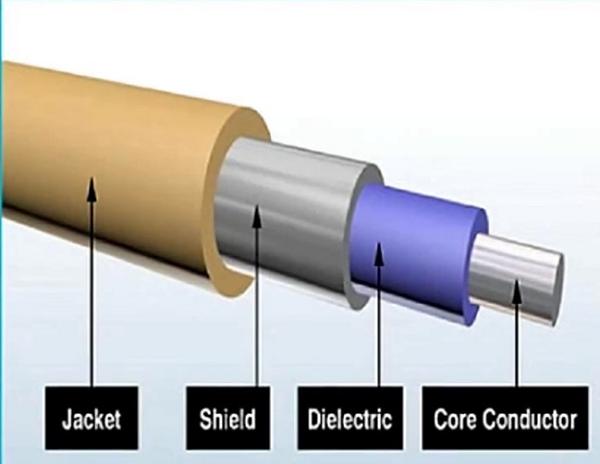

Элементы структуры сверхтонкого коаксиального пучка
Конструкция очень тонких коаксиальных кабелей сложна и精密на, и主要由 внутренним проводником, изоляционным слоем, экраном и внешним кожухом组成. Внутренний проводник обычно изготавливается из высокопроводящего медного провода, покрытого серебром или оловом, чтобы обеспечить эффективную передачу высокоскоростных сигналов. Изоляционный слой изготовлен из материалов с отличными диэлектрическими свойствами, таких как полitetрафлюоретил (PTFE) или поливинилхлорид (PVC), для уменьшения потери сигнала и потерь介质ной энергии. Экран изготавливается из ткацкого медного сетки или алюминиевой фольги, что эффективно защищает от внешних электромагнитных и射频 помех, тем самым обеспечивая чистоту сигнала. Внешний кожух изготавливается из материалов, устойчивых к износу и высокому температурному воздействию, таких как PVC или TPE, чтобы повысить общую гибкость и способность к механической защите. Поскольку диаметр может быть минимальным, 0,3 мм и даже тоньше, очень тонкие коаксиальные кабели могут выполнять сложное прокладывание в очень ограниченном пространстве, предоставляя микроустройствам гибкие и надежные пути передачи сигнала.

Второй: влияние структуры на качество сигнала
Каждый слой тонкого коаксиального кабеля直接影响 его сигнальные характеристики. В первую очередь, точность impedance matching является ядром, влияющим на целостность сигнала, хорошая kontrol impedance уменьшает отражение сигнала и искажение, особенно подходит для высокоскоростных интерфейсов, таких как LVDS, MIPI D-PHY. Во-вторых, плотность экрана играет решающую роль в способности противостоять помехам, высокая плотность экрана не только предотвращает проникновение внешних шумов, но и предотвращает утечку сигнала, что особенно важно для передачи 4K или 8K изображений. Кроме того, выбор导体 и изоляционного материала влияет на уровень衰减 высокочастотных сигналов, чистый медь и низкодеградационные изоляционные материалы могут значительно снизить уровень衰减 сигнала,从而使 передача более стабильной. Гибкость также является ключевой мерой влияющей на надежность, тонкий коаксиальный кабель в условиях повторных изгибов или динамического движения все еще может поддерживать стабильные характеристики, тем самым продлевая общую жизнь кабеля.

Третий, примерные сценарии применения

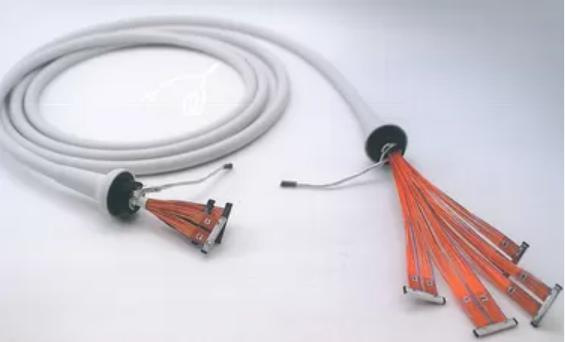

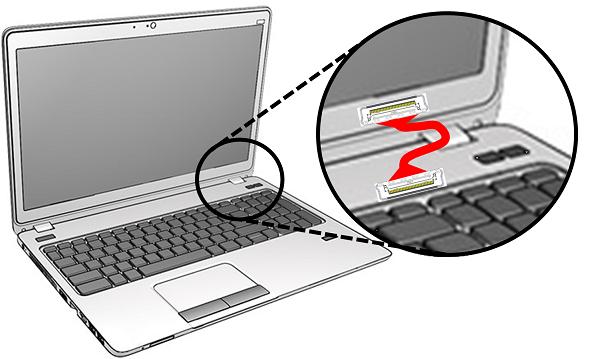

В ноутбуках тонкие коаксиальные кабели используются для высокоскоростной передачи сигналов между материнской платой и экраном, обеспечивая плавность изображения и точность цветопередачи. В микроскопических устройствах, таких как медицинские эндоскопы, они не только обладают极高的 гибкостью, но и могут передавать высококачественное изображение в ограниченных пространствах. Камерные модули дронов также受益 от их легкости, что снижает нагрузку на полет и обеспечивает стабильную и надежную передачу видео на больших расстояниях. Эти применения подчеркивают ключевую роль тонких коаксиальных кабелей в современных высокотехнологичных продуктах.

Микроскопические коаксиальные пучки, благодаря своей миниатюрной структуре, высокой целостности сигнала и отличным свойствам的抗интерференции, стали незаменимыми ключевыми компонентами в области высокоскоростной передачи данных. Их дизайн не только отражает точное сочетание материалов и технологий, но и代表着电子ные соединительные технологии развиваются в направлении высокой плотности и высокой скорости. В будущем, с распространением 5G-связи, устройств искусственного интеллекта и систем высокого разрешения, потребность в сверхтонких коаксиальных линиях продолжит расти.
ЯСюйцзюнь Хуichéngyuán,долгосрочное сосредоточение на разработке и изготовлении высокоскоростных кабельных assemblies и очень тонких коаксиальных assemblies, приверженность предоставлению клиентам стабильных и надежных высокоскоростных решений для подключения.Если у вас есть相关问题或 вы хотите узнать больше, пожалуйста, свяжитесь с нами:Зhang jingli 18913228573 (WeChat tong hao)。
