Микро коаксиальный разъем и анализ направленности: почему риск "перевернутого" insertion极高

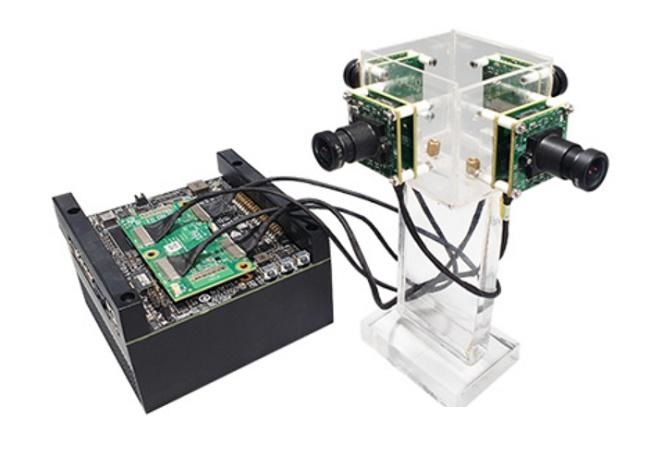

В области электронных устройств и высокоточных машин, сверхтонкие коаксиальные кабели (Micro Coaxial Cable) благодаря своим отличным свойствам сигнальной完整性, устойчивости к помехам и гибкой структуры, широко применяются в высокоскоростных приложениях передачи сигналов, таких как модули камер, модули отображения, миллиметровые радары, медицинское оборудование для визуализации и т.д. Многие инженеры, используя их, задают вопрос: есть ли у этого кабеля направленность? Можно ли вставлять его в обоих направлениях?

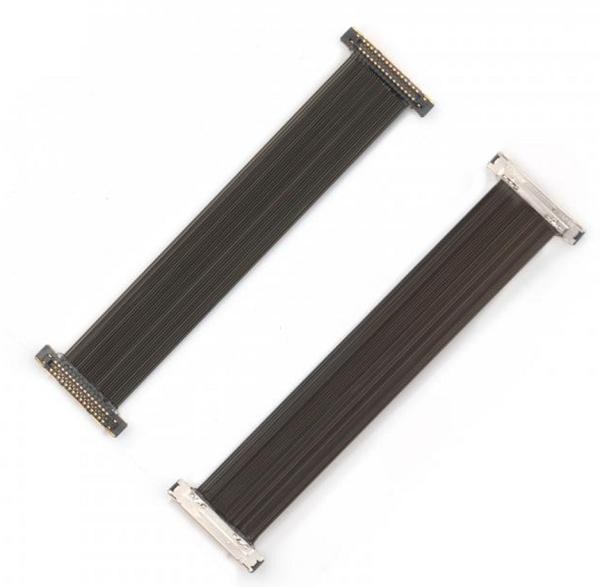

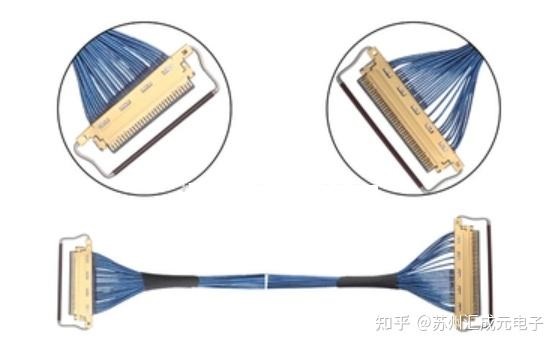

Одна, с точки зрения структуры, очень тонкие коаксиальные провода обычно состоят из центрального провода, изоляционного слоя, экрана и внешней защитной оболочки, внешний диаметр составляет всего около 0,3 мм до 1,0 мм. Из-за очень тонкого диаметра провода, подключаемые к ним разъемы大多是 высокоточные интерфейсы с шагом 0,25 мм, 0,4 мм или 0,5 мм. На этапе дизайна такие интерфейсы уже определяют направление подключения, чтобы обеспечить непрерывность экранирования и соответствие импеданса, поэтому они themselves обладают направленностью и не имеют возможности случайного подключения и отключения.

Во-вторых, из-за требований к характеристикам производительности, тонкие коаксиальные пучки имеют明显的 направленность. Во-первых, для сохранения целостности сигнала требуются строгие требования, и если коаксиальная структура будет установлена в обратном направлении, экрановая опора не сможет правильно соответствовать, что приведет к отражению сигнала или наведению помех; во-вторых, дизайн разъемовusually включает защелки или пазово-гнездовые структуры, что физически позволяет вставлять их только в одном направлении; в-третьих, электрические определения уже закреплены в контактах (например, GND, VCC, TX, RX), и если направление будет неправильным, это легко может вызвать короткое замыкание или ошибку в сигнале.

Третий: с точки зрения практического применения, очень тонкие коаксиальные束 не должны быть вставлены в обратную сторону. Любая ошибка в направлении может привести к аномалии передачи сигнала, даже к повреждению чипа или модуля. Даже если некоторые внешне симметричные разъемы кажутся подходящими для обратной вставки, внутренние определение PIN и способ контакта также совершенно различны. В процессе реального проектирования и эксплуатации инженеры должны обеспечивать правильное направление с помощью обозначений контактных элементов и структур позиционирования, избегать чрезмерных усилий при вставке и извлечении, и充分考虑 меры предотвращения ошибок при массовом производстве, чтобы максимально снизить ошибки ручной сборки.

В целом,极细同轴线在高速信号传输中的作用是不可替代的,但其结构精密且方向性强，任何不当插ье могут привести к серьезным последствиям. Инженеры должны строго следовать спецификациям интерфейсов на этапах выбора, дизайна и установки, чтобы обеспечить надежное подключение и стабильность сигнала.
