HRS DF38-40P-0.3SD: ядро выбора высокоденсной сверхтонкой коаксиальной схемы подключения

В условиях непрерывного обновления высокочастотных и высокоскоростных электронных систем, микроминиатюрные и высоконадежные методы сигнальной взаимосвязи становятся важным направлением в дизайне электронного оборудования. Крайне тонкие коаксиальные кабели (micro coaxial cable) благодаря своим выдающимся高频овым свойствам и минимальному диаметру провода широко используются в интеллектуальных终端ах, медицинском оборудовании для визуализации и в различных ситуациях, где требуются высокие требования к целостности сигнала. А разъемы, как ключевые узлы между кабелями и системой, напрямую влияют на качество сигнала. В этой статье будут рассмотрены основные характеристики разъема HRS (Hirose) DF38-40P-0.3SD и анализироваться ключевые материалы, из которых состоят тонкие коаксиальные кабели.

---

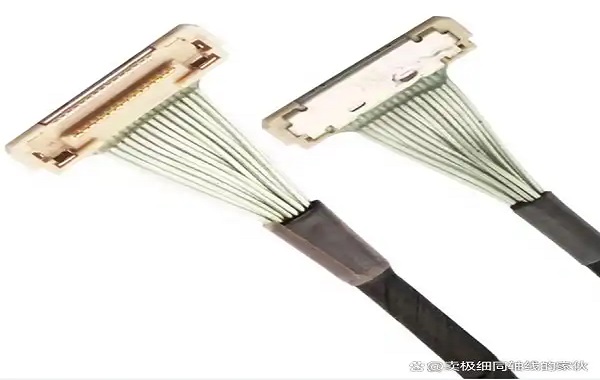

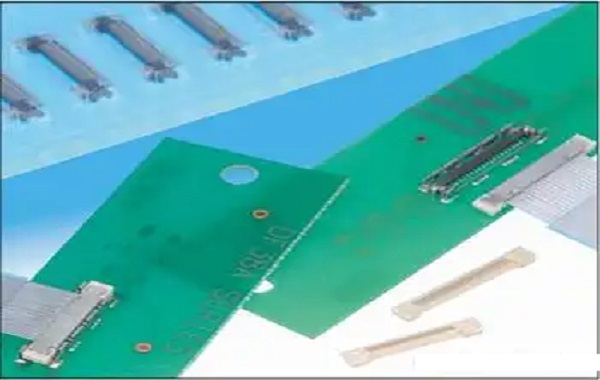

HRS DF38-40P-0.3SD соединитель описание

HRS DF38-40P-0.3SD — это высокодensity, fine pitch ultra-fine coaxial connector, разработанный компанией Hirose, специально для высокоскоростной передачи сигналов и высокочастотных данных, широко используется в области мобильной связи, медицинского оборудования и потребительской электроники.

Основные特点和 включают:

Интервал между контактами всего 0,3 мм, что позволяет достичь большей плотности разводки.

Патрональная структура, совмещенная с монтажной стороной для реализации соединения линия-плата.

Тонкие коаксиальные кабели, подходящие для AWG 42 до AWG 48, соответствуют требованиям микроминиатюризации дизайна.

4. Высокий только 1,5 мм, подходит для мест с极度 ограниченным пространством.

5. Использование усиленной структуры экранирования, повышения устойчивости к помехам, защиты целостности сигнала.

Дизайн надежного механизма защелки, эффективное предотвращение ослабления, улучшение抗震性能.

Соблюдает требования экологичности, такие как без свинца, без хлора, RoHS и т.д.

С помощью точной обработки, высокой стабильности и преимуществ миниатюризации, этот разъем часто используется в высокопроизводительных продуктах, таких как смартфоны, планшеты, цифровые камеры, ультразвуковые устройства, эндоскопические системы, промышленные камеры и модули сенсоров.

---

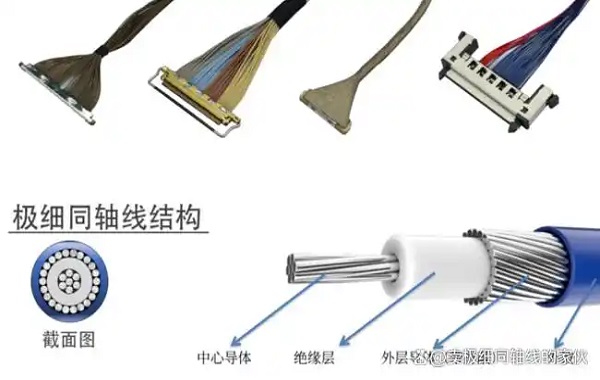

Второй, основные материалы для сверхтонких коаксиальных кабелей (micro coaxial cable) анализируются.

Высокочастотные характеристики, устойчивость к помехам и долговечность сверхтонких коаксиальных束ов во многом зависят от выбора материалов и конструктивного дизайна.

Материалы-导体

Часто используется высокопurity oxygen-free copper (OFC),镀银铜 и другие материалы с высокой проводимостью, что эффективно снижает сопротивление и сигнал衰减, обеспечивая стабильную передачу высокоскоростных сигналов.

Изоляционные материалы

Более часто используют материалы с優чными диэлектрическими свойствами, такие как PTFE и PE, которые обладают низкой диэлектрической проницаемостью и низким уровнем потерь, что улучшает качество передачи высокочастотных сигналов.

③ Материал экранного слоя

Использование структур, таких как плетение медных проводов,多层 алюминиевая фольга для экранирования, значительно усиливает способность抵抗 электромагнитные помехи (EMI), что обеспечивает сохранение сигнала ясным и стабильным.

④ Участник защитной обоймы

Использование материалов, таких как PU, фторопласты и т.д., гибких и износостойких, позволяет обеспечить良好的 механическую прочность и долговечность проводок при минимальных радиусах изгиба.

С использованием научных материалов и передовых технологий обработки, сверхтонкие коаксиальные пучки достигли комплексных свойств высокой частоты, высокой скорости и высокой надежности в условиях микроминиатюризации структуры.

HRS DF38-40P-0.3SD凭借其0.3мм шага компактного дизайна, отличной структуры экранирования и надежного механизма защелки, становится высокопроизводительным решением для соединения в системах тонких коаксиальных кабелей. В сочетании с micro коаксиальным кабелем, изготовленным из высококачественных материалов, он эффективно улучшает стабильность сигнала, использование пространства и общую надежность оборудования. Это решение является极具优势 для продуктов, стремящихся к высокой плотности прокладки кабелей и высокоскоростным каналам передачи данных.
