Почему максимальный размер наружного диаметра сверхтонкого коаксиального кабеля фиксирован в диапазоне 0,3~0,5 мм? Обязательный выбор для высокоскоростной передачи сигналов

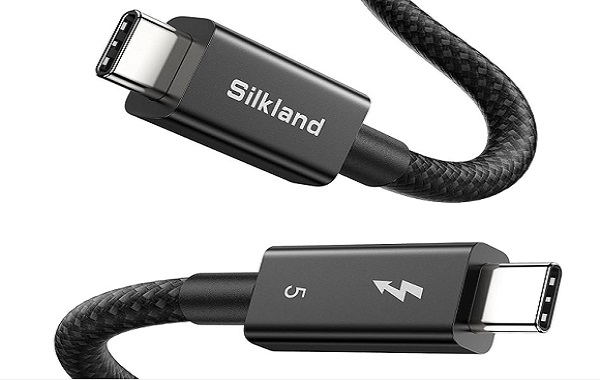

В высокоскоростной передаче и подключениях к精密ному оборудованию, сверхтонкие коаксиальные кабели (micro coaxial cable) являются незаменимой ключевой деталью. Они часто используются в высокоскоростных интерфейсах, таких как USB4, Thunderbolt 5, MIPI, HDMI. Однако, многие могут удивиться: почему наружный диаметр таких кабелей обычно строго контролируется в диапазоне 0,3~0,5 мм? Этот дизайн не является случайным и является результатом комплексной权衡 множества факторов, включая электрические характеристики, механические свойства, технологическую возможность и износостойкость.

---

Электрические характеристики и полоса пропускания сигнала

极тонкий коаксиальный кабель主要用于 высокоскоростную передачу сигналов, целостность сигнала является главным критерием. Точное управление наружным диаметром может обеспечить низкие потери, низкую перекрестную помеху и стабильное согласование impedанса. Если кабель слишком толстый, его будет трудно адаптировать к малогабаритному дизайну интерфейса; если слишком тонкий, то недостаточно экрана, что легко приведет к ослаблению сигнала и помехам. Диапазон наружного диаметра от 0,3 до 0,5 мм обеспечивает качество высокоскоростной передачи, одновременно учитывая совместимость интерфейса и гибкость дизайна.

---

Двое, гибкость и адаптация к пространству

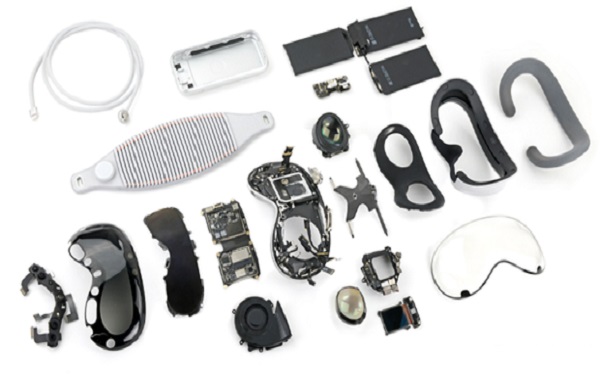

В условиях ограниченного внутреннего пространства смартфонов, планшетов, промышленных камер и устройств AR/VR гибкость кабельной проводки и оптимизация объема особенно важны. Ультратонкие коаксиальные кабели диаметром 0,3-0,5 мм обеспечивают достаточную гибкость, позволяют有序ably размещать несколько проводов в узких пространствах, а также обеспечивают механическую прочность, предотвращая повреждения из-за тяги или изгибов у слишком тонких проводов, удовлетворяя двойные требования精密 оборудования к объему и надежности.

---

Третий раздел: Надежность и долговечность технологии

Производство сверхтонких коаксиальных проводов включает в себя工艺 обработки микрометровых проводников и экрана. Диапазон наружного диаметра 0,3~0,5 мм является зрелым технологическим окном, которое обеспечивает стабильность серийного производства, а также учитывает прочность на растяжение, долговечность изгиба и надежность сварки. В то же время, это соотношение размеров способствует отводу тепла и износостойкости, что позволяет кабелям оставаться стабильными при высокоскоростной передаче данных и длительной работе, не преждевременно выходя из строя из-за механического износа или накопления тепла.

---

Микроскопическая наружная длина коаксиального кабеля контролируется в диапазоне 0,3~0,5 мм, что обеспечивает оптимальное равновесие между целостностью сигнала, эффективностью использования пространства, возможностью производства и износостойкостью. Она не только поддерживает высокоскоростную передачу данных, но и удовлетворяет строгие требования современных точных устройств к миниатюризации и надежности.

ЯСучжэнь Хуичэнюань электронная техника, долгосрочно специализируется на проектировании и изготовлении высокоскоростных кабельных assemblies и сверхтонких коаксиальных assemblies, стремясь предоставлять клиентам стабильные и надежные решения для высокоскоростных соединений. Если у вас есть соответствующие потребности или вы хотите узнать больше, пожалуйста, свяжитесьЗhang jingli: 18913228573 (одинаковый номер WeChat)。
