Проект设计方案 для сверхтонкого коаксиального кабеля для системы машинного зрения с высокой устойчивостью к помехам

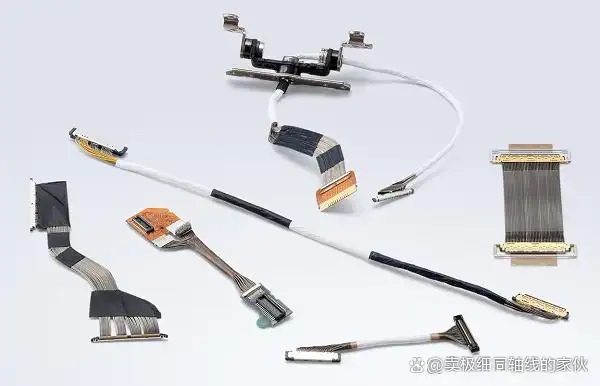

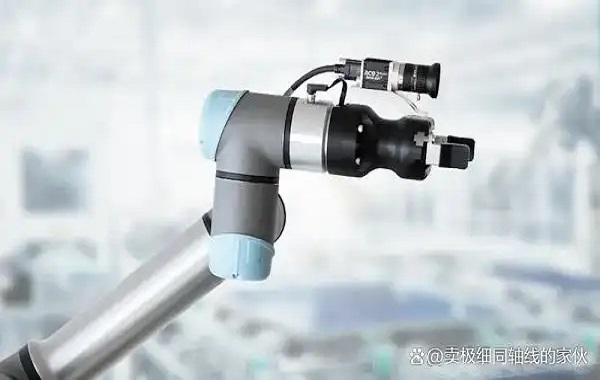

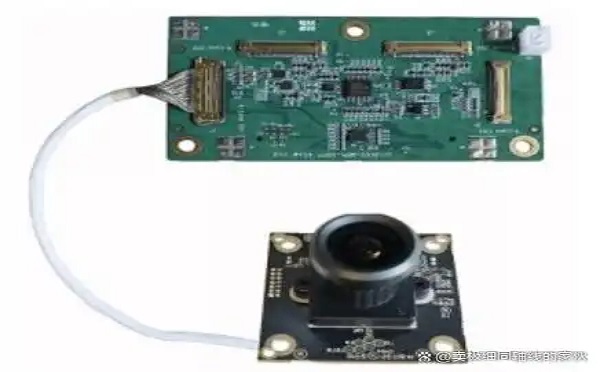

В современных системах роботического зрения камерные модули выполняют ключевую задачу по получению высокоточных изображений, а极 тонкие коаксиальные кабели (Micro Coaxial Cable) являются ключовым каналом для высокоскоростной передачи сигналов. Ввиду того, что структура кабеля микроскопична и имеет высокую полосу пропускания, он极易受到干扰 в сложных электромагнитных условиях, что напрямую влияет на стабильность работы системы зрения и качество изображения. Таким образом, как обеспечить целостность сигнала и устойчивость к干扰 через методы дизайна, является ключевой частью надежной работы системы зрения.

---

Этап 1. Интегральность сигнала и риск внешних помех

Микроскопические тонкие коаксиальные пучки из-за своих малых размеров и короткого расстояния передачи легко подвержены электромагнитным помехам внутренних электромоторов, источников питания, беспроводных модулей и других устройств робота. Эти помехи могут привести к искажению сигнала, потере кадров или ошибкам кодирования, что严重影响 производительность системы визуализации. Поэтому обеспечение целостности сигнала является的首要 задачей дизайна.

---

Второй раздел: всестороннее экранирование и заземление дизайна

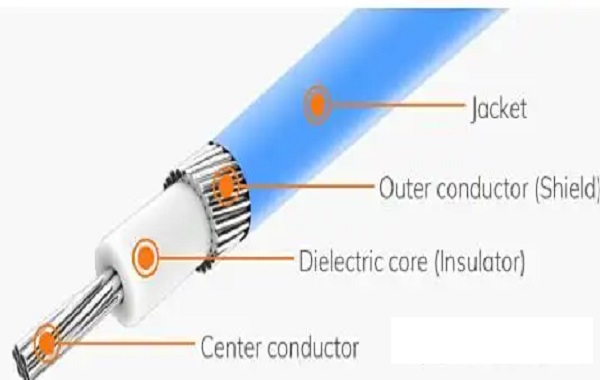

360° металлическое экранирование является эффективной мерой против помех, образуя外壳 фарадейского笼а, предотвращая проникновение внешних электромагнитных сигналов и предотвращение утечки сигналов внутри линии. Материалы экрана можно выбирать алюминиевую фольгу, металлическое ткачество или комбинированную структуру, учитывая гибкость и экранирующие свойства. Слой экрана необходимо надежно заземлить в месте соединения корпуса устройства, и использовать多点 заземление для снижения общего干扰, стабилизации电磁ной среды системы.

---

Третий, магнитные шари фильтрации и рациональная прокладка проводки

В ключевых узлах кабельной системы можно установить ферритовые магнитные шарiki или фильтры, чтобы поглощать высокочастотный коммутационный шум и добавить дополнительный слой защиты сигналу. В то же время, следует рационально планировать прокладку кабелей, избегать параллельного или перекрестного расположения с высокомощными проводами питания или сервомоторами, и контролировать радиус изгиба, чтобы предотвратить разрушение целостности экрана механическими напряжениями и обеспечить стабильность сигнала.

---

Четвертый раздел: дифференциальное соответствие и тестирование на проверку

Если модуль камеры использует передачу дифференциальных сигналов, необходимо обеспечить соответствие длины линий P/N, чтобы избежать внутреннего затухания при задержке, вызывающего асимметрию электромагнитного поля; хорошая согласованность импеданса может снизить отражение и перекрестную интерференцию, улучшить качество передачи. В конечном итоге, дизайн должен быть проверен тестами EMC, спектральным анализом и измерением эффективности экранирования, чтобы обеспечить высокоскоростную, с низким уровнем ошибок и стабильную передачу изображений в сложных электромагнитных условиях.

---

Через многоуровневый дизайн, включая блокирование на 360°, надежное заземление, фильтрацию магнитными шариками, рациональное прокладывание кабелей и дифференциальное согласование, сверхтонкие коаксиальные тракты робототехнических систем визуализации могут обеспечивать высококачественную и низкопроцентную передачу изображений в сложных электромагнитных условиях, предоставляя надежную поддержку для точных операций робота и его интеллектуального применения.

ЯСучжоу Хуичэнюань электронная техника, долгосрочное сосредоточение на дизайне и производстве высокоскоростных кабельных assemblies и сверхтонких коаксиальных assemblies, стремление к обеспечению стабильных и надежных решений для высокоскоростных соединений. Если вам нужно定制 или узнать больше, свяжитесьЗhang Jingli: 18913228573 (одинаковый номер WeChat)。
