PCIe быстрый кабель 3M 8KH2-0723-0150 альтернативный вариант

В серверах, накопителях данных, высокопроизводительных вычислениях (HPC) и устройствах для медицинского обследования с высокоскоростной передачей данных стабильность и полоса пропускания сигналов PCIe критически важны. Компонент PCIe высокого разрешения 8KH2-0723-0150,推出的 компанией 3M, основан на двойной осевой (Twin Axial) кабельной конструкции и способен обеспечивать стабильную передачу данных с высокой полосой пропускания в ограниченном пространстве. Эти кабельные компоненты обычно используются для расширения PCIe-карт, подключения GPU/ускорительных карт и высокоскоростного взаимного подключения внутри сервера, предоставляя более гибкие решения для дизайна систем.

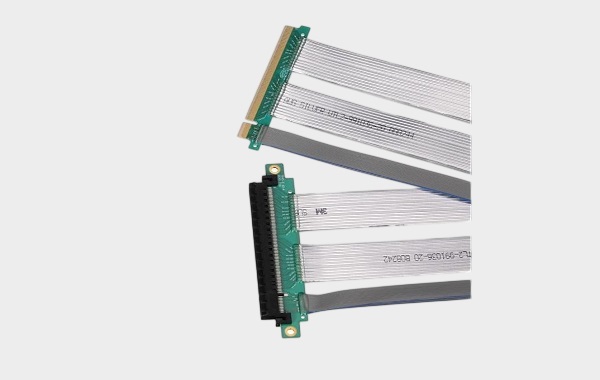

Описание компонента шнура 3M 8KH2-0723-0150

3M 8KH2-0723-0150 является типичным примером модели кабельной компоненты PCIe高速 для серии 8KXX, которая использует плоскую двойную осевую структуру и имеет экран, что эффективно снижает потери сигнала и электромагнитные помехи, подходя для высокоскоростной передачи данных.

Основные технические характеристики:

PCIe x8 интерфейсный дизайн, 98 битная структура подключения

•  Способ подключения插座 к краю карты

•  Длина кабеля: 150 мм

Двухосевая плоская кабельная структура, проводник 30 AWG

•  Дизайн фильтрации, улучшение целостности сигнала

  Рабочий диапазон температур: -20℃～85℃

Поддержка высокоскоростных стандартов PCIe 2.0 / PCIe 3.0

  •  Дифференциальное сопротивление около 85Ω

Данный系列的 PCIe-двухжильные кабельные компоненты имеют продолжительную экранированную структуру, которая позволяет поддерживать стабильные сигнальные характеристики при较小的 радиусе изгиба, одновременно уменьшая отражения и наводки, что提升了 общей надежности передачи данных системы. Такие продукты часто используются для удлинения или преобразования подключений PCIe между материнскими платами серверов и расширительными картами.

Второй раздел: отбор моделей и рекомендации по совместимости и альтернативным решениям

Для использования системы дизайна или обслуживания оборудования 3M 8KH2-0723-0150, можно сосредоточиться на следующих аспектах в области контроля затрат, цикла поставок или замены国产ными аналогами:

1. Ключевые параметры совместимости

Заменитель продукта должен поддерживать следующие основные показатели一致性:

PCIe x8 интерфейсная структура

•  Спецификация подключения 98Pin

  •  Двухосевая (Twinax) высокоскоростная кабельная линия

  85Ω дифференциальное сопротивление

• 150мм длина провода или эквивалентная электрическая длина

•  Фильтрация структуры и провода с сечением 30AWG

2. Совместимая серия для référence

•  Модели различной длины в рамках одной серии (например, 250 мм, 500 мм)

• PCIe x8 Twinax высокоскоростной кабельный компонент

PCIe быстрый удлинитель или riser кабель

3. Рекомендации по замене отечественными аналогами

В设计方案国产化 можно реализовать замену следующим образом:

• Использование эквивалентной структуры的高速 Twinax проводов

  Использование схемы подключения коннекторов PCIe兼容ных карт

•  Ведение высокоскоростной сигнальной仿真 (SI) верификации

  По структуре сервера или устройства настроить длину провода на заказ

С помощью данного метода можно реализовать замену импортных компонентов проводов с более высокой экономической эффективностью и стабильностью поставок, при этом обеспечивая целостность高速 сигналов.

3M 8KH2-0723-0150 PCIe x8 двойной осевой компонент — это решение для удлинения подключения PCIe, разработанное для высокоскоростных платформ вычислений, которое обладает высокими полосой пропускания, низкими потерями и хорошей гибкой структурой, и имеет широкое применение в области серверов, устройств хранения данных и медицинского оборудования. В процессе проектирования системы рациональное внимание к ключевым параметрам, таким как количество каналов PCIe, импеданс, длина провода и экрановая структура, может эффективно обеспечить качество высокоскоростной передачи сигнала. В то же время, через совместное проектирование и продвижение отечественных альтернатив, также можно обеспечить производителям оборудования более стабильную цепочку поставок и более конкурентоспособную структуру затрат.

Мы долгосрочно специализируемся на исследовании и разработке отечественных альтернатив для высокоскоростных соединителей и кабельных компонентов этой марки. Если вы заинтересованы в связанных продуктах-аналогах, вариантах выбора или сотрудничестве по закупкам, или если вы оцениваете направления отечественной замены, пожалуйста, свяжитесь с: директор Цзян (18665383950，Вайбер одинаковый), ждем углублённого общения и сотрудничества с большим количеством клиентов и партнёров из отрасли.
