Категория：разъемы

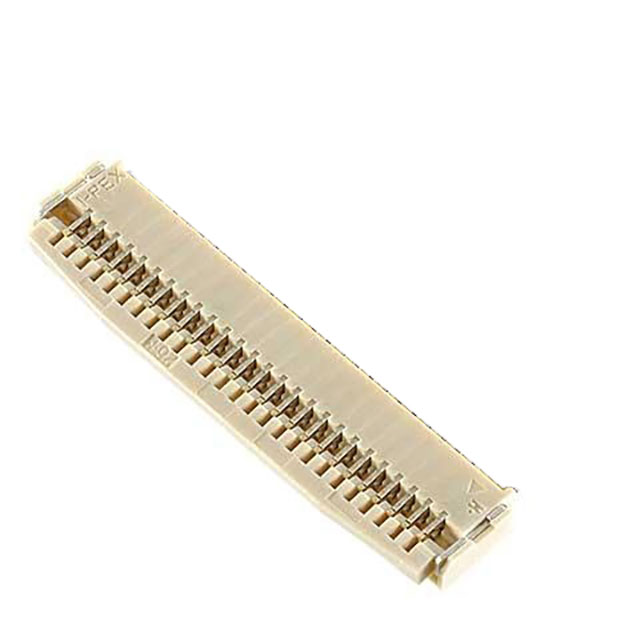

Обзор продукта Соединитель I-PEX 20600-008E-01:
 | производители | I-PEX |
| Код производителя | 20600-008E-01 | |
| Описание товара | MINIFLEX 5-BFN II LK 08P, 8 контактов разъема FFC, FPC, верхний и нижний 0,020" (0,50 мм) монтаж на поверхность, прямой угол. |
Соединитель I-PEX 20600-008E-01 Атрибуты изделия:
| типология | описания |
| форма | Разъемы, межсоединения |
| Разъемы FFC, FPC (плоские гибкие) | |
| Сборки разъемов FFC, FPC (плоские гибкие) | |
| производители | I-PEX |
| ассортимент | MINIFLEX® 5-BFN II LK |
| обернуть | Лента и катушка (TR) |
| Плоский гибкий тип | FFC，FPC |
| Тип установки | Монтаж на поверхность, прямой угол |
| Тип разъема/контакта | Контакты, верхние и нижние |
| Количество игл | 8 |
| расстояние | 0.020"（0.50mm） |
| соединить пару палочек и использовать их в качестве ложки (нарушение этикета использования палочек) | паяный |
| Толщина FFC, FCB | 0.30mm |
| высота борта | 0.039"（1.00mm） |
| функция блокировки | Откидной замок, задний замок |
| Тип конца кабеля | С насечками или вкладками |
| Контактный материал | фосфористая бронза |
| Обработка контактных поверхностей | позолота |
| Материал корпуса | Жидкокристаллические полимеры (ЖКП) |
| Материалы привода | Жидкокристаллические полимеры (ЖКП) |
| характеристика | фиксированные кронштейны |
| номинальное напряжение | 50V |
| рабочая температура | -40°C ~ 125°C |
| Степень воспламеняемости материала | UL94 V-0 |
| Номинальный ток (амперы) | 500 мА/контакт |
| Толщина обработки контактной поверхности | 4.00µin（0.10µm） |
| Цвет ракушки | цвет риса-брана (цвет) |
| Цвет привода | цвет риса-брана (цвет) |
| Количество спариваний | 20 |
I-PEX 20600-008E-01 Соединительный продукт (серия) Профиль:
MINIFLEX@ 5-BFNIILK - это низкопрофильный разъем с механическим замком, созданный для эффективных приложений FPC/FFC. При высоте всего 1,0 мм он имеет шаг 0,5 мм и поддерживает как горизонтальный, так и обратный монтаж. Разработанный с упором на прочность, этот разъем оснащен функцией удержания для обеспечения надежного соединения. Он поддерживает широкий диапазон шагов на плате, подходит для контактов FPC/FFC 0,5 мм и имеет толщину 0,3 ± 0,05 мм. Контакты A и B этого разъема имеют отличную длину затирания для повышения эффективности соединения. MINIFLEX@ 5-BFNIILK выпускается шириной и глубиной 2,7 мм и 3,5 мм, соответственно, и подходит для размеров от 4 до 28 контактов, с широким диапазоном количества контактов (4, 6, 8, 10, 12, 14, 16, 18, 20 и 24), доступных для удовлетворения различных требований приложений.
I-PEX 20600-008E-01 Разъем Документация и носители:
| Тип ресурса | ссылка (на веб-сайте) |
| спецификация | Miniflex 5-BFN II LK |
I-PEX 20600-008E-01 Коннектор Genuine|Replacement Описание:
Мы специализируемся на поставках соединителей марки (I-PEX) и стремимся предоставить нашим клиентам высококачественные и надежные решения для подключения. Наша продукция включает в себя подлинные и высокопроизводительные альтернативы, которые проходят строгие испытания для обеспечения стабильности и эффективности. Пожалуйста, свяжитесь с нами через контактную информацию под страницей документации!
