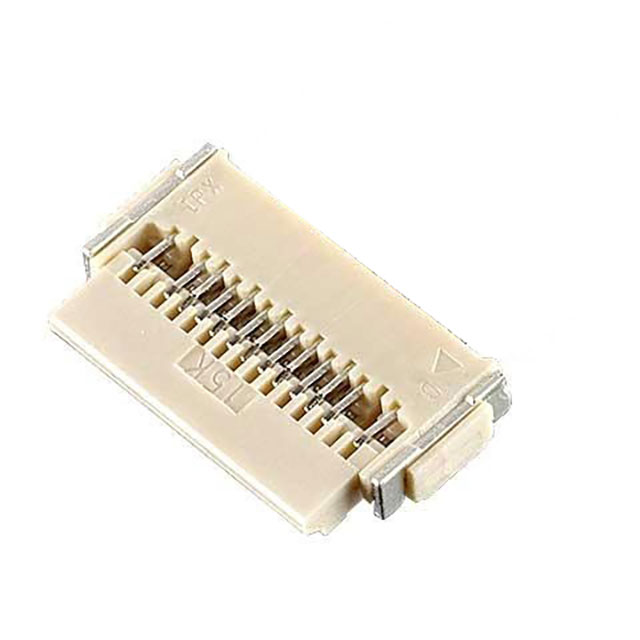

Обзор продукта Соединитель I-PEX 20655-045E-01:
 | производители | I-PEX |
| Код производителя | 20655-045E-01 | |
| Описание товара | MINILFEX 3-BFN L-LK-HD 45P,45 pos FFC, FPC Контакты разъема, верхние и нижние 0.012" (0.30mm) поверхностный монтаж, прямой угол. |
Соединитель I-PEX 20655-045E-01 Атрибуты изделия:
| типология | описания |
| форма | Разъемы, межсоединения |
| Разъемы FFC, FPC (плоские гибкие) | |
| Сборки разъемов FFC, FPC (плоские гибкие) | |
| производители | I-PEX |
| ассортимент | MINIFLEX® 3-BFN L-LK-HD |
| обернуть | Лента и катушка (TR) |
| Плоский гибкий тип | FFC，FPC |
| Тип установки | Монтаж на поверхность, прямой угол |
| Тип разъема/контакта | Контакты, верхние и нижние |
| Количество игл | 45 |
| расстояние | 0.012"（0.30mm） |
| соединить пару палочек и использовать их в качестве ложки (нарушение этикета использования палочек) | паяный |
| Толщина FFC, FCB | 0.20mm |
| высота борта | 0.035"（0.90mm） |
| функция блокировки | Откидной замок, задний замок |
| Тип конца кабеля | С насечками или вкладками |
| Контактный материал | фосфористая бронза |
| Обработка контактных поверхностей | позолота |
| Материал корпуса | Жидкокристаллические полимеры (ЖКП) |
| Материалы привода | Жидкокристаллические полимеры (ЖКП) |
| характеристика | фиксированные кронштейны |
| номинальное напряжение | 50V |
| рабочая температура | -40°C ~ 85°C |
| Степень воспламеняемости материала | UL94 V-0 |
| Номинальный ток (амперы) | 300 мА/контакт |
| Толщина обработки контактной поверхности | 4.00µin（0.10µm） |
| Цвет ракушки | цвет риса-брана (цвет) |
| Цвет привода | цвет риса-брана (цвет) |
| Количество спариваний | 20 |
Соединитель I-PEX 20655-045E-01 Артикул (серия) Описание:
MINIFLEX@ 3-BFN L-LK-HD - это высокопроизводительный механический фиксирующий соединитель, предназначенный для применения в FPC/FFC. Его прочная конструкция оснащена функцией удержания для обеспечения надежных соединений. Соединитель имеет длинный рычаг и низкий профиль (высота всего 0,9 мм), что делает его подходящим для применения в условиях ограниченного пространства.
К особенностям изделия относится конструкция контактных площадок с шагом 0,3 мм, обеспечивающая надежное электрическое соединение. Контактные площадки A и B имеют размеры 0,9 мм и 0,45 мм соответственно и подходят для FPC/FFC с различной толщиной в диапазоне 0,2 мм ± 0,03 мм. Продукт выпускается с различным количеством контактов - 11, 40 и 45 соответственно, с гибким диапазоном контактов для удовлетворения различных требований к дизайну.
I-PEX 20655-045E-01 Разъем Документация и носители:
| Тип ресурса | ссылка (на веб-сайте) |
| спецификация | Miniflex 3-BFN L-LK-HD |
