Категория：разъемы

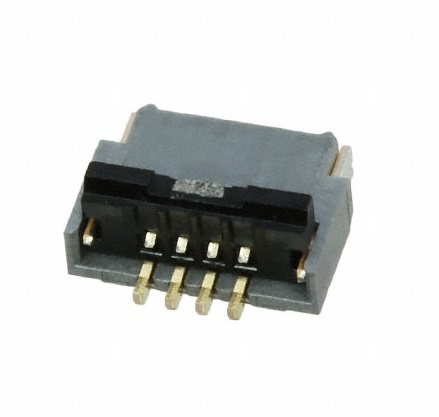

Коннектор Hirose FH34SRJ-4S-0.5SH(50) Обзор продукции:
 | производители | Hirose |
| Код производителя | FH34SRJ-4S-0.5SH(50) | |
| Описание товара | CONN FFC FPC 4POS 0.5MM R/A,4 pos FFC, контакты разъема FPC, верхний и нижний 0.020" (0.50mm) поверхностный монтаж, прямой угол. |
Соединитель Hirose FH34SRJ-4S-0.5SH(50) Атрибуты изделия:
| типология | описания |
| форма | Разъемы, межсоединения |
| Разъемы FFC, FPC (плоские гибкие) | |
| Сборки разъемов FFC, FPC (плоские гибкие) | |
| производители | Hirose Electric Co Ltd |
| ассортимент | FH34SRJ |
| обернуть | Лента и катушка (TR) |
| Плоский гибкий тип | FFC，FPC |
| Тип установки | Монтаж на поверхность, прямой угол |
| Тип разъема/контакта | Контакты, верхние и нижние |
| Количество игл | 4 |
| расстояние | 0.020"（0.50mm） |
| соединить пару палочек и использовать их в качестве ложки (нарушение этикета использования палочек) | паяный |
| Толщина FFC, FCB | 0.30mm |
| высота борта | 0.039"（1.00mm） |
| функция блокировки | Поворотный замок, задний замок |
| Тип конца кабеля | конус |
| Контактный материал | фосфористая бронза |
| Обработка контактных поверхностей | позолота |
| Материал корпуса | Жидкокристаллические полимеры (LCP), без галогенов |
| Материалы привода | Полиамид (PA), нейлон |
| характеристика | Нулевое усилие вставки (ZIF) |
| номинальное напряжение | 50V |
| рабочая температура | -55°C ~ 105°C |
| Степень воспламеняемости материала | UL94 V-0 |
| Номинальный ток (амперы) | 0.5A |
| Толщина обработки контактной поверхности | 1.97µin（0.050µm） |
| Цвет ракушки | серый |
| Цвет привода | чёрный металл |
| Количество спариваний | 20 |
| Основной номер продукта | FH34SRJ |
Соединитель Hirose FH34SRJ-4S-0.5SH(50) Артикул (серия) Описание:
FH34SRJ-4S-0.5SH(50) - это высокопроизводительный разъем FFC/FPC производства Hirose Electric Co Ltd, предназначенный для прецизионных электронных устройств. Это разъем для поверхностного монтажа под прямым углом с 4 контактами и шагом 0,50 мм, поддерживающий заделку пайкой. Изделие имеет конструкцию с нулевой силой вставки (ZIF), которая обеспечивает эффективное и стабильное соединение, а также функции вращения и обратной фиксации, повышающие надежность соединения.
Этот разъем подходит для плоского гибкого кабеля типа FFC, FPC, предназначенного для высокоскоростной передачи сигналов различных электронных устройств. Контакты изготовлены из фосфористой бронзы с позолоченной поверхностью для обеспечения хороших электрических характеристик и устойчивости к окислению. Оболочка изготовлена из безгалогенного жидкокристаллического полимера (LCP) для обеспечения долговременной стабильности в жестких условиях эксплуатации. Разъемы FH34SRJ-4S-0.5SH(50) с диапазоном рабочих температур от -55°C до 105°C, номинальным током 0,5A и номинальным напряжением 50V используются в широком спектре приложений, особенно в бытовой электронике, промышленной автоматизации и автомобильной электронике, для обеспечения надежных решений по подключению сигналов.
Разъем Hirose FH34SRJ-4S-0.5SH(50) Документация и носители информации:
| Тип ресурса | ссылка (на веб-сайте) |
| спецификация | FH34SRJ Series Datasheet |
Hirose FH34SRJ-4S-0.5SH(50) Разъем Genuine|Replacement Описание:
Мы специализируемся на поставках разъемов марки (Hirose) и стремимся предоставить нашим клиентам высококачественные и надежные решения для подключения. Наша продукция включает в себя оригинальные и высокопроизводительные альтернативы, которые проходят строгие испытания для обеспечения стабильности и эффективности. Пожалуйста, свяжитесь с нами по контактным данным, указанным под страницей с документами!
