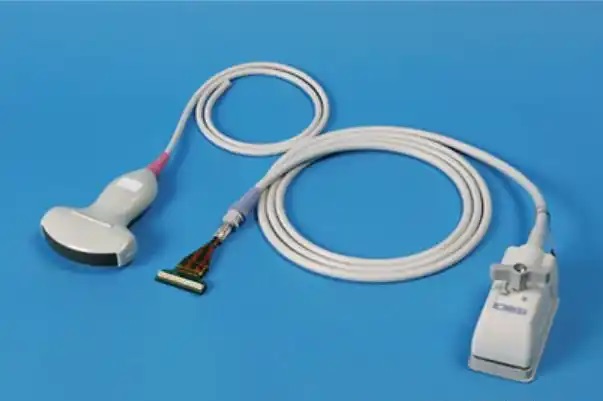

В области дронов, систем безопасности,液晶ных дисплеев, планшетных компьютеров, тонких ноутбуков и медицинского оборудования, сверхтонкие коаксиальные кабели (Micro Coaxial Cable) стали важным решением для реализации高速ой и высокой плотности передачи сигналов в компактных устройствах. С увеличением скорости передачи данных, все больше внимания уделяется тому, как такие кабели обеспечивают стабильную передачу и гарантируют целостность сигнала. Ниже мы системно рассмотрим их принцип работы и ключевые технологии.
Как передается сигнал через сверхтонкий коаксиальный кабель?

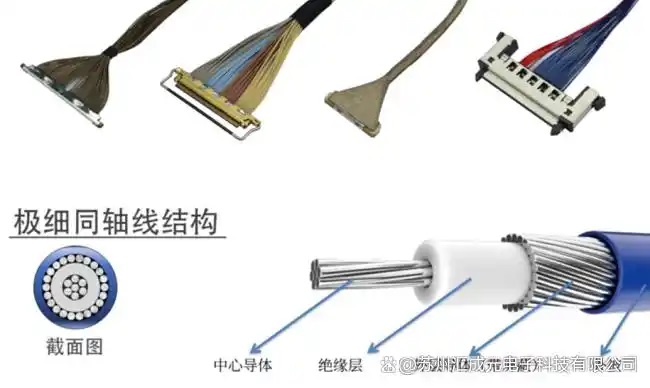

Микроскопический коаксиальный кабель — это компактный кабель,专门用于高频高速信号， который широко используется в различных легких и тонких или ограниченных по пространству электронных устройствах. Его основное преимущество исходит из эффективного электромагнитного контроля, обеспечиваемого "коаксиальной структурой".

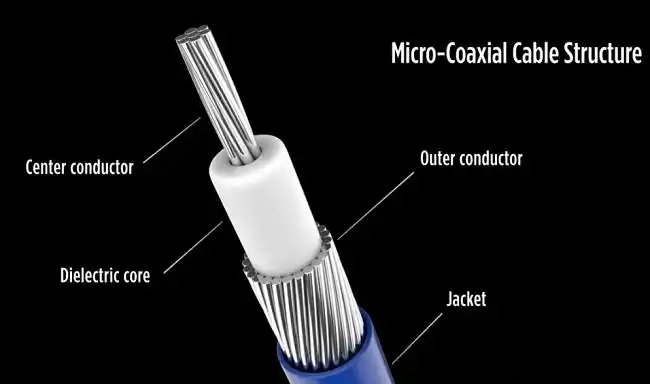

Основные процессы передачи сигналов таковы:
Центральный проводник
В качестве главного сигнального пути отвечает за передачу высокоскоростных цифровых или аналоговых сигналов.
Изоляционное покрытие
Изолировать центральную проводящую жилу от внешнего экрана, чтобы избежать утечки сигнала и подавить передачу помех.
Блокировка слоев
Состоит из металлических листов и металлической ткanej сетки, эффективно блокирует внешние EMI и предотвращает межпроводную помеху близлежащих кабелей.
Внешний кожух
Для защиты структуры проводов, увеличения гибкости и износостойкости, адаптации к среде с повторяющимися изгибами внутри оборудования.
На основе такой "внутренний проводник — изолятор — экран — защитный кожух" коаксиальной конструкции сигнал может передаваться по центральному проводнику на высокой скорости, в то же время экрановая структура обеспечивает, что внешние шумы не干扰完整性 данных, достигая стабильной высокой скорости передачи.
Why is signal quality the core of Micro Coaxial Cable?
В условиях высоких скоростей и высокой плотности приложений факторы, такие как затухание сигнала, наводка, несоответствие сопротивления и отражения, могут значительно повлиять на надежность данных. Внутреннее пространство для прокладки кабелей в сверхтонких устройствах ограничено, что делает их более уязвимыми к干扰у от других элементов. Поэтому Micro Coaxial Cable должен обладать отличными свойствами экранирования, стабильностью сопротивления и точностью изготовления, чтобы обеспечить высокое качество передачи данных на высокой скорости.
Третий, как Micro Coaxial Cable гарантирует качество сигнала?
Многослойная структура экрана проекции
Обычно используется многослойная защита, включающая в себя напыленный серебряный проводник, высокоизолятор диэлектрический, металлическую тесьму и металлическую фольгу.
средь
• Чем выше плотность плетения, тем сильнее эффект экранирования
Эффективно блокирует внешние помехи EMI, гарантирует стабильность высокочастотных сигналов.
2. Высокая точность同心ности контроля
Тщательное управление同心ностью导体 и изоляционного слоя в процессе производства для поддержания постоянства полного сопротивления, избегая локальных скачков сопротивления, вызывающих отражение сигнала.
3. Точное сопряжение импеданса
Часто используемые значения сопротивления 50Ω / 75Ω.
С помощью строгого контроля размеров структуры и пропорций материалов, кабель может поддерживать стандартный диапазон импеданса, что снижает потери отражения (возвратные потери).
4. Материалы с низким уровнем потерь изоляции
Изоляция обычно выбирается из материалов с высокой частотой, таких как FEP, ETFE или PTFE, так как они имеют низкие диэлектрические потери и могут значительно уменьшить衰减 сигнала.
5. Точный工艺 пайки
Микро коаксиальный кабель при монтаже часто использует лазерную пайку, термопайку или технологию точных разъемов, чтобы обеспечить единообразие и стабильность контакта, что повысит непрерывность сигнала с源头.
Микрокоаксиальный кабель
能够在高速、高频、小型化应用中保持优异的 передаточные свойства, это возможно благодаря многослойной экранной структуре, высокой точности изготовления, низкому уровню потерь материалов и профессиональной технологии соединения. С развитием дронов, высококачественного мониторинга, 8K-дисплеев и портативных медицинских устройств, требования к свойствам сверхтонких коаксиальных кабелей будут продолжать расти, а их область применения также будет расширяться до более сложных электронных систем.
