“Тайна невидимых коаксиальных пучков: важность импедансного соответствия”

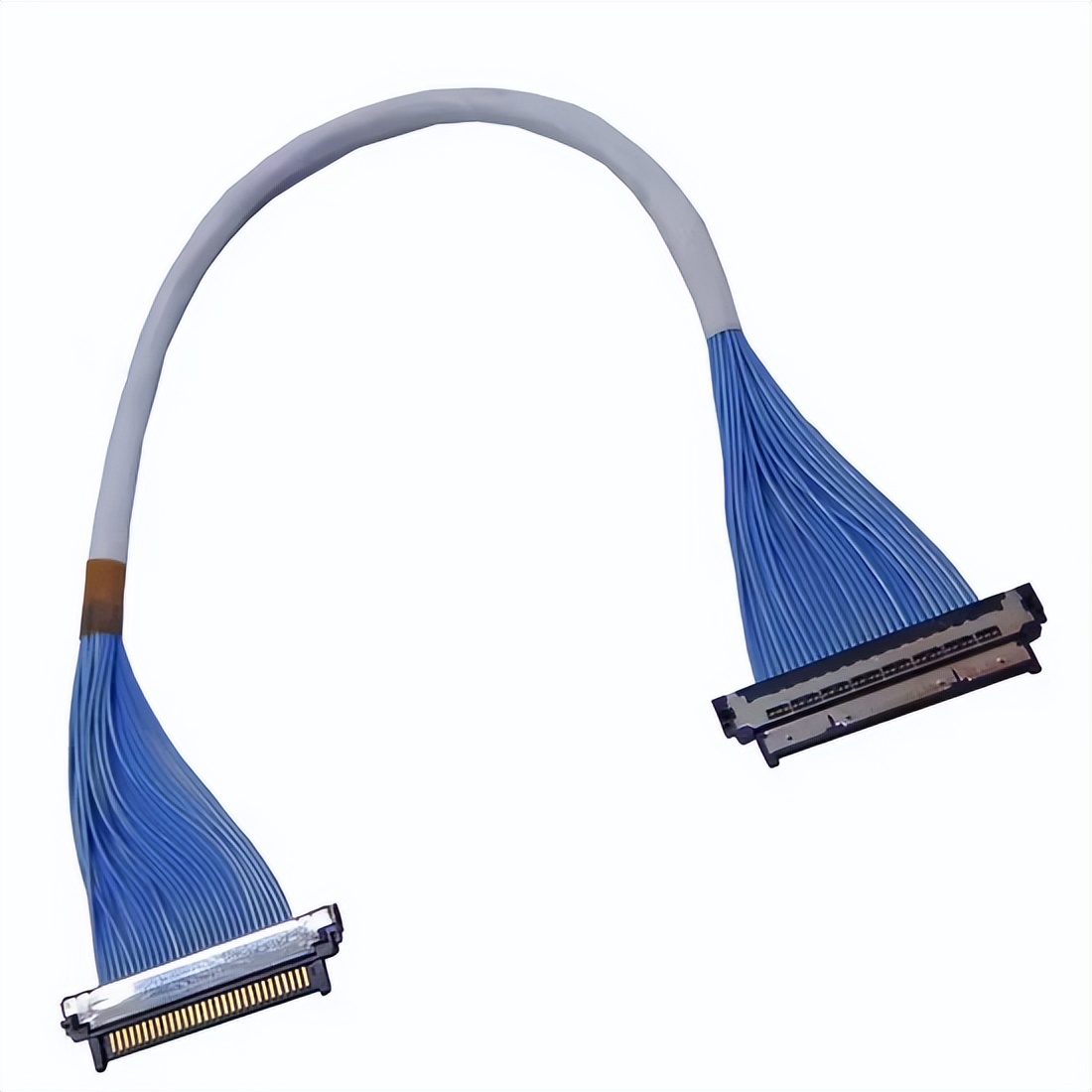

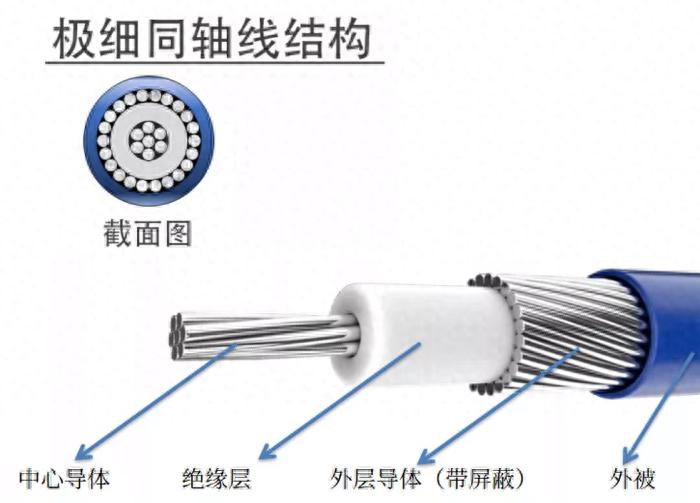

В современных электронных устройствах极细的同轴线束 (micro-coaxial cable) является "невидимым героем" высокочастотной и высокоскоростной передачи сигналов. Его компактная структура и высокая гибкость делают его широко используемым в устройствах с высокой требовательностью к целостности сигнала, таких как смартфоны, ноутбуки, планшеты, медицинское оборудование, дроны и т.д. Однако, в этих сложных системах "сопротивление.matching" является关键技术点， который необходимо уделять особое внимание. Многие инженеры знают о его важности, но未必 понимают, почему он так важен.

1. Задача Matching сопротивления直接影响 целостность сигнала
   В процессе передачи сигнала, сигнал может передаваться без помех только при условии, что импеданс шнура, разъема и нагрузки остается единым; при несоответствии импедансов часть сигнала отражается, образуя стоячую волну, что приводит к потере энергии и искажению волны. Для микросистем электроники даже очень малые искажения могут привести к аномалиям изображения, ошибкам в коммуникации или нестабильности системы.


2. Проблемы становятся более выраженными при высокочастотных условиях
Микроскопические коаксиальные пучки часто используются в ситуациях с высокоскоростными интерфейсами, таких как каналы MIPI камер и подключения eDP экранов. Чем выше частота, тем больше чувствительность к контролю импеданса. В условиях миллиметровых волн или высокоскоростных цифровых сигналов даже малейшие отклонения в несколько Ом могут привести к значительным искажениям волновой формы, снижению скорости и даже к ошибкам в данных.

3. Несоответствие сопротивления приводит также к проблемам с потреблением энергии и теплом
Несоответствие импеданса не только разрушает целостность сигнала, но и приводит к отражению мощности. Отраженная энергия преобразуется в тепло, что увеличивает внутреннюю температуру системы. Для устройств с компактным корпусом и ограниченными условиями теплоотдачи это дополнительное тепло напрямую влияет на срок службы и надежность.

Коннекторы и системный дизайн также важны.

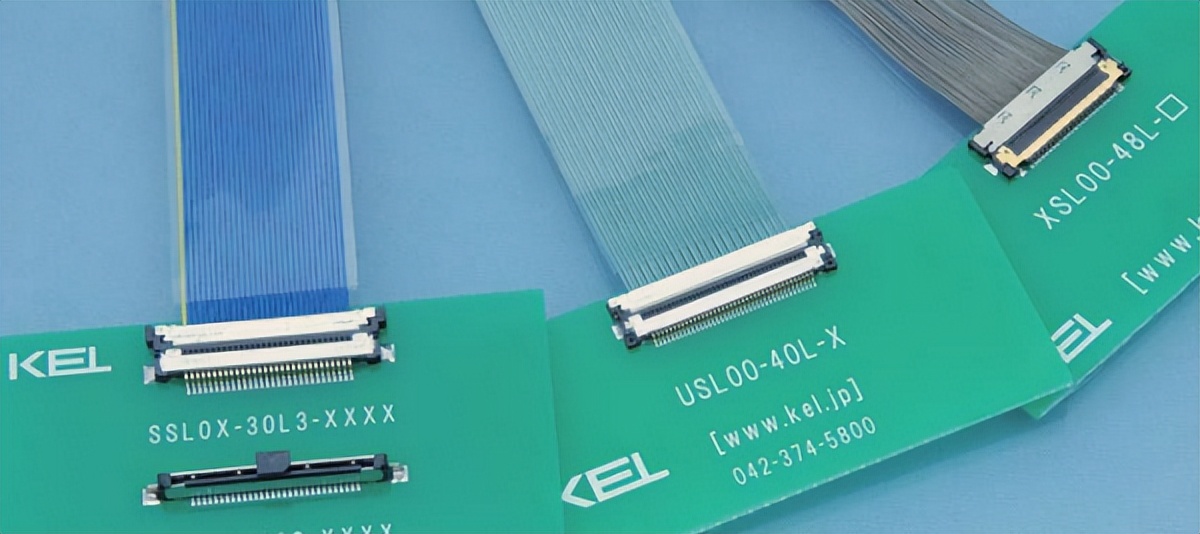

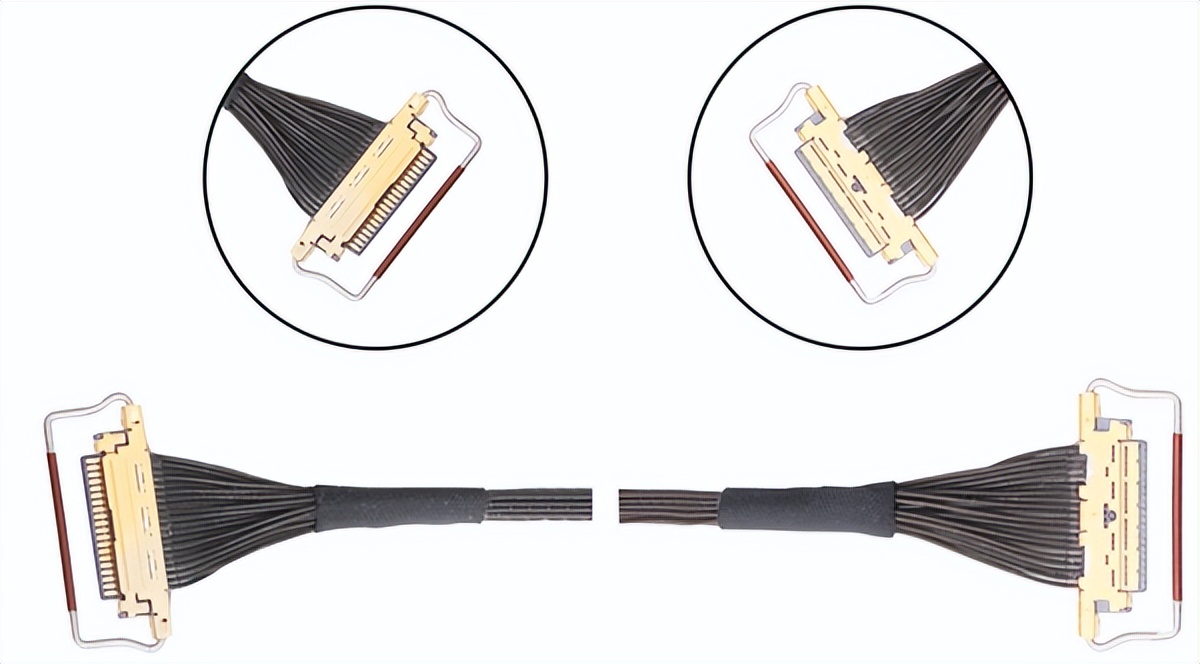

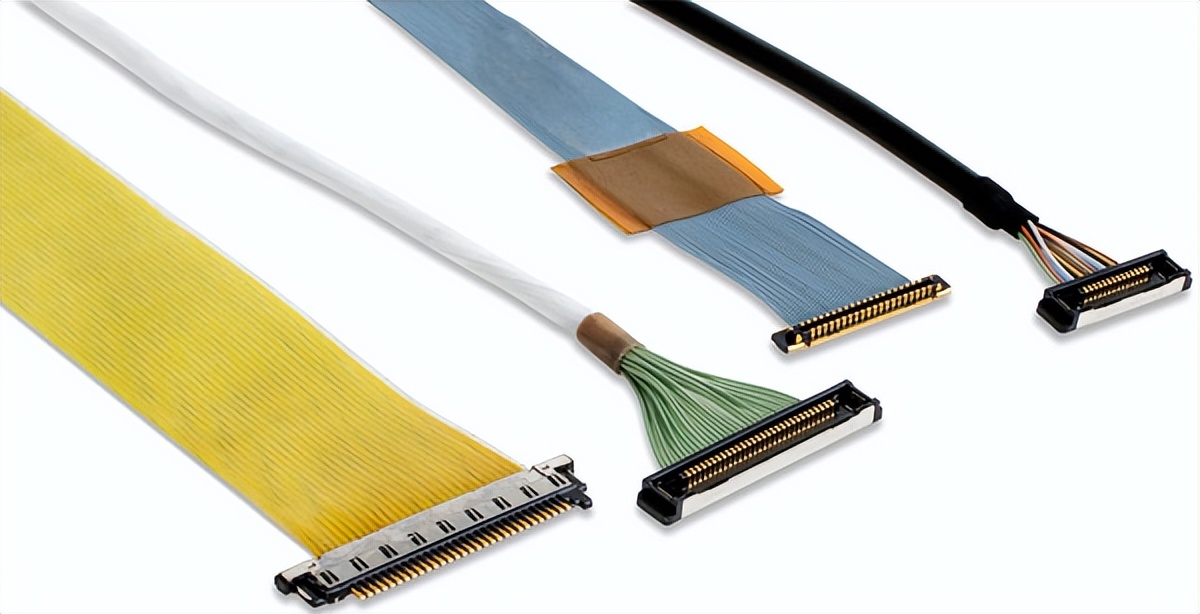

Микро-коаксиальные кабельные сборки обычно используются с微型 разъемами KEL, Hirose, I-PEX и т.д. Даже если импеданс кабельной сборки сам по себе точен, если разъемы или дизайн разводки PCB не соответствуют, это все равно может привести к отражению сигнала и干扰ам. Поэтому импедансное соответствие должно быть рассмотрено в контексте всего сигнального канала, а не только проблемы кабельной сборки herself.
Выбор высокоточного阻抗ного кабеля: часто используемые стандарты - 50 Ом или 45 Ом.
Подбор подходящего коннектора и проектирование PCB: уже на этапе интерфейса и компоновки необходимо контролировать непрерывность импеданса;
Вести仿真验证: через электромагнитное моделирование заблаговременно выявлять потенциальные проблемы.
В случае необходимости вводить регулировочную сеть: производить микромодуляцию и компенсацию импеданса для высокочастотных связей.
Для极度细的同轴电缆束， импедансное согласование не является "добровольным" дополнительным требованием, а является ядром обеспечения производительности и надежности. Только严格控制阻抗从设计初期开始，才能 в высокоскоростной передаче сигналов поддерживать стабильность и эффективность, позволяя устройству真正 выполнять свои функции.
