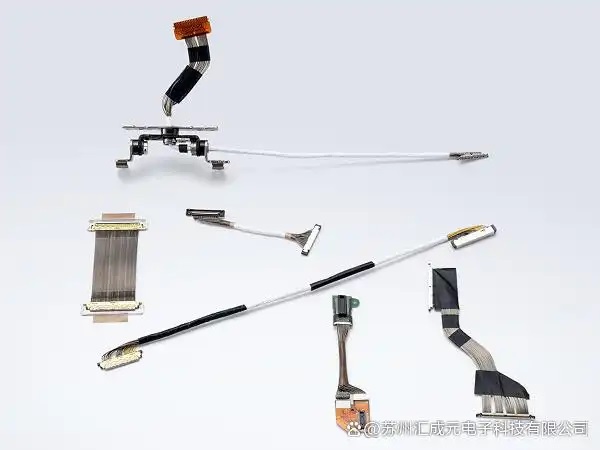

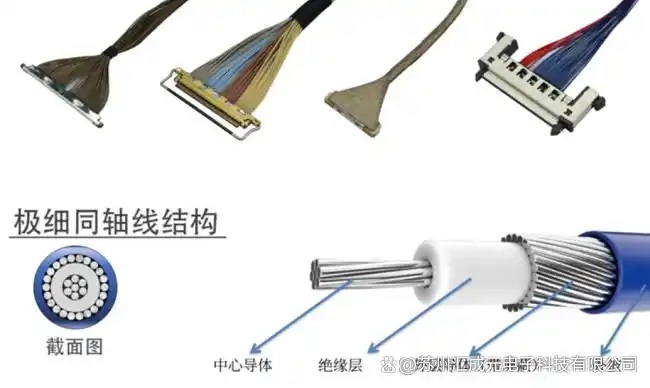

В планшетных компьютерах, высококачественных модулях отображения, компонентах камер и высокоточных медицинских устройствах и других микроэлектронных продуктах, сверхтонкие коаксиальные кабели (Micro Coaxial Cable) благодаря своим свойствам, таким как очень тонкость, легкость, высокоскоростная передача и сильная的抗интерференция, широко используются для передачи высокочастотных сигналов. Обычный диаметр провода составляет всего 0,3 мм~1,2 мм, и его внутренняя структура обычно состоит из центрального导体, изоляционного слоя, оплетенного экрана и внешнего защитного покрытия, структура resembles обычный коаксиальный кабель, но более тонкая и гибкая, подходит для применения в условиях ограниченного пространства.
первый. Частые причины нагревания и жжения сверхтонких коаксиальных пучков
В реальном приложении, если у очень тонкого коаксиального кабеля中出现发热问题, это может привести к нестабильности сигнала, аномалиям изображения и даже к повреждению устройств. Вот анализ нескольких распространенных причин:
Перегрузка тока
额定 ток для сверхтонких коаксиальных проводников обычно составляет только 0.3A~1A. Если рабочий ток превышает номинальное значение, значительное увеличение тепловыделения в导体 за счет его внутреннего сопротивления.
Поведение: После длительного использования, провод нагревается до такой степени, что даже размягчается и деформируется.
Плохое заземление или过大 контактное сопротивление
Когда出现虚焊、氧化或松动等焊点、插头或端子情况，会形成接触电阻，引起局部过熱。
Поведение: У одного из кабелей перегрев, что сопровождается нестабильностью сигнала или мерцанием изображения.
3. Неправильный выбор проводника
Если размер проводника (AWG) слишком мал или качество материала schlecht (высокое сопротивление провода, редкая экранирующая оболочка), в длиной линии или при высокочастотной передаче он更容易 нагреваться.
Температура окружающей среды высокая, условия теплоотдачи плохие
При использовании в герметичном помещении или腔体内 с высокой температурой, тепло не рассеивается легко, и жгуты легко нагреваются.
5. Высокочастотные сигналы вызывают потери в среде
Тонкий коаксиальный кабель при передаче высокочастотных сигналов, его изоляция и проводящий материал имеют более высокий уровень потерь (loss), чем выше частота, тем более明显 нагрев.
Второй раздел: решения и рекомендации по оптимизации нагрева сверхтонких коаксиальных пучков
Рациональный выбор
На основе тока системы, напряжения и частоты сигнала выбирают соответствующий размер провода, плотность экранирования и класс стойкости к температуре, чтобы обеспечить достаточный запас для проводника.
Оптимизация технологии сварки и соединения
Обеспечьте полноту и надежность焊ных соединений, устойчивость клеммных соединений, избегайте пайки с дефектами или холодной пайки, чтобы снизить контактное сопротивление на уровне根源.
Рекомендация: Регулярно проверяйте точки соединения, чтобы предотвратить локальное перегревание из-за окисления или ослабления.
3. Рациональное проектирование проводки и системы охлаждения
Избегайте приближения жгутов проводов к мощным элементам или источникам тепла, обеспечьте良好的 циркуляцию воздуха.
В случае необходимости можно добавить радиаторы, теплоотводящие прокладки или изоляционные теплоизолирующие слои, чтобы улучшить управление теплом системы.
Снижение частоты сигнала или использование сегментированной передачи
Для высокочастотных сигналов следует как можно короче缩短 расстояние передачи или уменьшить потериmediumы через сегментацию и ретрансляцию.
5. Увеличение мер защиты и изоляции
В условиях высокой температуры или высокой надежности можно добавить на внешнюю часть термоусадочную трубку и изолятор, устойчивый к высокой температуре, чтобы进一步提高线束的 жаростойкость и стабильность.
Тонкоканальные коаксиальные кабели,虽然是体积小巧，但承担着关键的信号传输任务。Если при выборе, пайке, монтаже или управлении теплом будут допущены ошибки, это легко может привести к перегреву и даже к отказу. Поэтому инженеры на этапе дизайна и отладки продукта должны заранее провести оценку электромагнитной и тепловой сред, научно подобрать диаметр провода и материалы, а также оптимизировать структуру соединений и散热ную компоновку, чтобы обеспечить долговременную стабильную работу оборудования.
Я являюсь компанией "Куньшан Жэконгфу Джинмэньцизин"， долгосрочным образом специализирующейся на проектировании и изготовлении высокоскоростных сигнальных кабелей и сверхтонких коаксиальных кабелей, стремясь предоставлять клиентам стабильные и надежные решения для высокоскоростных соединений. Если у вас есть соответствующие потребности или вы хотите узнать больше, пожалуйста, свяжитесь с менеджером Чжан:
18913228573（Вэйхай, одинаковый номер）…
