Высокоскоростной сигнал дизайн: преимущества тонких коаксиальных кабелей и注意事项

В области высокоскоростной передачи сигналов интерфейс USB3.0 стал обычным стандартом, его скорость передачи достигает 5 Гбит/с.Suchая высокая скорость передачи данных предъявляет высокие требования к средству передачи, включая целостность сигнала, устойчивость к помехам и управление импедансом. Многие задаются вопросом, сможет ли тонкий коаксиальный кабель (micro coaxial cable) удовлетворить требованиям высокоскоростной передачи USB3.0.

Часть 1. Свойства сверхтонких коаксиальных線

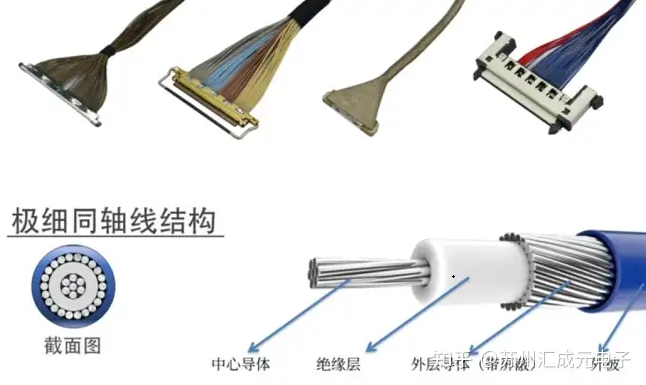

Очень тонкая коаксиальная структура компактна, состоит из внутреннего导体, изоляционного слоя, экранирующего слоя и внешнего кожуха. В сравнении с традиционными FPC или обычными пайками, она обладает более высокими свойствами электромагнитной экранировки и стабильного контроля импеданса. Эти характеристики делают её выдающейся в передаче высокоскоростных дифференциальных сигналов, особенно в ограниченном пространстве, где можно сочетать малые размеры и высокую производительность, что подходит для электронных устройств с тонким и высоким плотностью дизайна.

Второе, требования к кабелям для USB3.0
USB3.0 данных канал использует дифференциальный способ передачи, который очень чувствителен к единообразию между проводниками и эффективности экранирования. Если коэффициент импеданса проводника значительно отличается, может привести к отражению сигнала, закрытию глаза, что снизит скорость передачи или увеличит вероятность ошибки. Поэтому проводники, используемые для USB3.0, должны обладать строгим контролем импеданса и низкой потерей сигнала, чтобы обеспечить стабильность высокоскоростной передачи данных.

Третий вопрос: Возможность применения сверхтонких коаксиальных линий

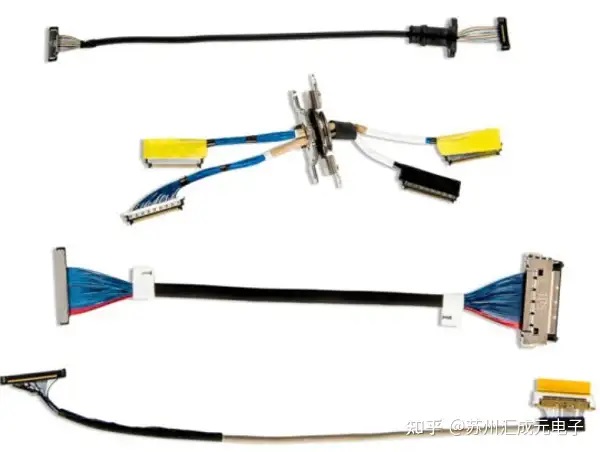

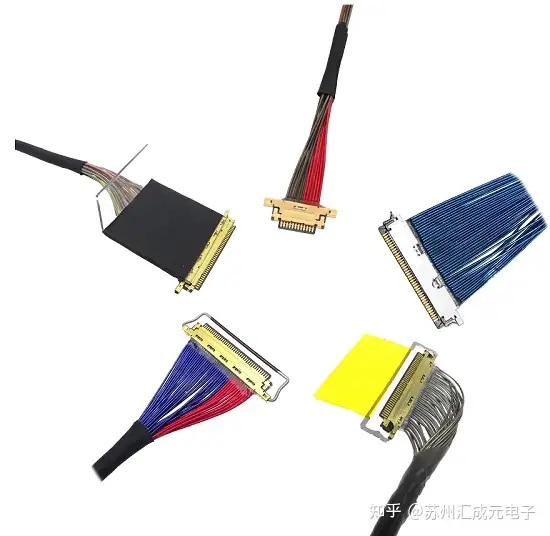

В высококачественных продуктах, таких как промышленные камеры, медицинские устройства для визуализации, VR-очки и т.д., уже есть примеры использования сверхтонких коаксиальных кабелей для реализации интерфейсов USB3.0 и даже USB3.1. Сверхтонкие коаксиальные кабели могут поддерживать целостность сигнала, сохраняя при этом легкость и гибкость изгиба.特に в дизайнах с ограниченным внутренним пространством, micro coaxial cable превосходит традиционные кабели, предоставляя надежное решение для layouts высокоскоростных интерфейсов.

Четыре. Вызовы и注意事项
Хотя очень тонкие коаксиальные кабели могут быть использованы для высокоскоростной передачи USB3.0, в реальном дизайне необходимо учитывать технологию подбора разъемов, целостность экранирования и точность пайки. Если контроль технологии не на должном уровне, даже высококачественные очень тонкие коаксиальные кабели难以发挥应有的 эффект. Поэтому поддержание строгих стандартов на этапах дизайна и производства является ключом к обеспечению стабильности сигнала.

В заключение, сверхтонкий коаксиальный кабель полностью отвечает условиям для использования в высокоскоростной передаче сигналов USB3.0, но при условии строгой совместимости дизайна, технологии и配套ных разъемов. С加剧的设备 миниатюризации и тенденцией к высокой скорости, использование micro коаксиального кабеля в интерфейсах USB3.0 и выше будет все более распространено, обеспечивая надежную защиту для высокоскоростной передачи данных.
