Высокоскоростной сигнал дизайн, который необходимо знать: дифференциальная передача и микро-коаксиальные кабели

В повседневном использовании электронных устройств вы часто можете слышать понятие "дифференциальный сигнал". Кратко говоря, дифференциальный сигнал это вид常见ного быстрого способа передачи сигнала: два провода передают сигналы с одинаковыми амплитудами и противоположными фазами, а приемник восстанавливает исходные данные, сравнивая разницу между ними. Преимущество этого метода заключается в том, что внешние шумы обычно действуют на обе линии одновременно, а дифференциальный приемник внимания уделяет только разнице между ними, что значительно снижает влияние помех на сигнал. Вот почему дифференциальная передача широко используется в высокоскоростных интерфейсах, таких как USB, HDMI, MIPI и т.д.

Основные моменты дифференциальной передачи
Для того чтобы обеспечить максимальный эффект дифференциальной передачи, важно поддерживать "электрическую симметрию" двух проводников, включая длину, импеданс и способ прокладки, как можно более симметричным. Если возникают асимметричные явления, это может привести к искажению сигнала, увеличению вероятности ошибок и даже к нестабильной передаче высокоскоростных данных. Поэтому, как при разработке设计方案 PCB, так и при выборе жгутов проводов, поддержание согласованности дифференциальных пар является основой для стабильной передачи высокоскоростных сигналов.

Почему выбирают очень тонкие коаксиальные пучки?

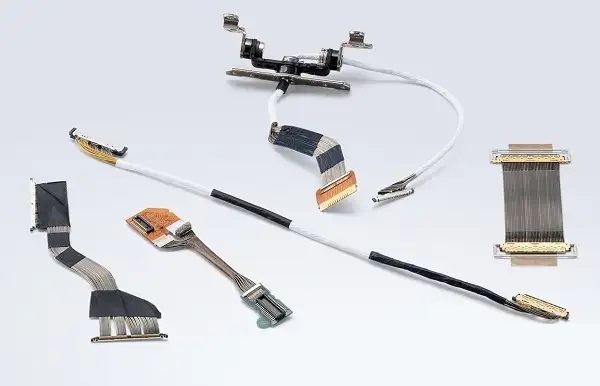

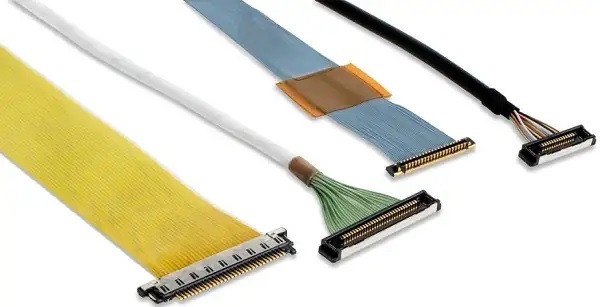

В компактных устройствах, таких как модули камер мобильных телефонов, дисплеи планшетов и сенсоры роботизированных суставов, стандартные FPC или витые пары часто не могут одновременно удовлетворить три основные требования: "высокая частота, защита от помех и малое пространство". В таких случаях на помощь приходит сверхтонкий коаксиальный кабель (micro coaxial cable): он имеет встроенный металлический экран, который эффективно снижает перекрестные помехи и внешние干扰;阻抗 более стабильна, параметры можно严格控制 в процессе обработки, что подходит для высокоскоростных дифференциальных сигналов; диаметр очень мал, обычно составляет 0,3-0,5 мм, что подходит для узких пространственных конфигураций; обладает высокой способностью передачи, может поддерживать высокоскоростные каналы связи GHz уровня. Поэтому сверхтонкий коаксиальный кабель все более широко используется в области消费品 электроники, медицинской визуализации и автоматизации промышленности.

Третий, классические сценарии применения

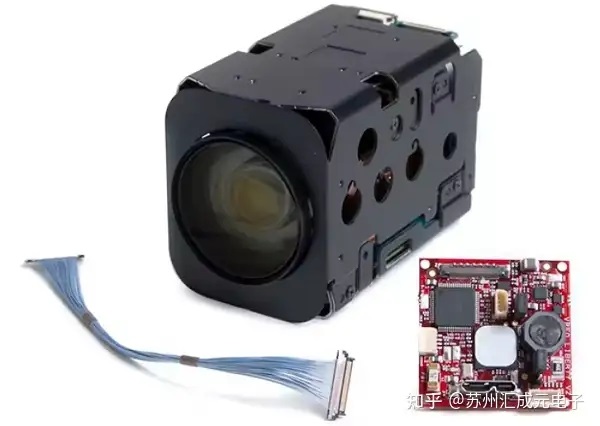

В практическом применении сочетание дифференциальной передачи с очень тонкими коаксиальными кабелями может значительно повысить стабильность сигнала: в影像енсорах MIPI дифференциальная передача гарантирует четкость изображения и высокую скорость; медицинское оборудование для визуализации требует极高 уровня низкого уровня ошибок и стабильности сигнала; в автоматизированных устройствах, таких как сенсоры суставов роботов и модули управления движением, также зависит от высокоскоростной дифференциальной передачи для точной передачи данных и управления.

Дифференциальная передача является основным средством обеспечения стабильности высокоскоростных сигналов, а тонкостенная коаксиальная оптоволоконная связка — идеальным средством для реализации этого метода. В современных электронных устройствах, стремящихся к轻薄 и высокой скорости, их сочетание становится все более популярным направлением в отрасли, обеспечивая надежную гарантию для высокоскоростной передачи данных.
ЯСучжэнь Хуichéngyuán, долгосрочное сосредоточение на проектировании и заказе высокоскоростных кабельных сборок и сверхтонких коаксиальных кабельных сборок, стремление предоставлять клиентам стабильные и надежные решения для высокоскоростных соединений. Если у вас есть相关问题 или вы хотите узнать больше, пожалуйста, свяжитесь с нами:Зhang jingli 18913228573 (WeChat tong hao)。
