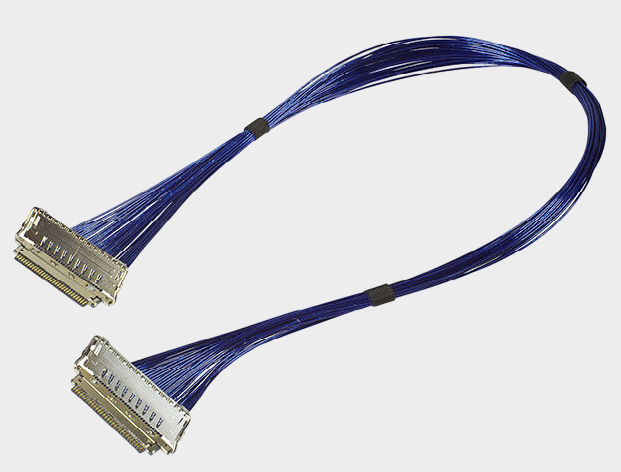

В ноутбуках, экранных устройствах, промышленной электронике и других высокоинтегрированных устройствах внутренние соединительные шнуры не только выполняют функцию передачи сигналов, но и должны адаптироваться к все более тесным местам установки. I-PEX 82291-100B-02-D относится к серии CABLINE®-VS II 30Pin ultra-fine coaxial cables, стандартные спецификации продукта которого составляют 30Pin, 40AWG Micro-Coaxial Cable, 300MM, 1-N структура. Данное ultra-fine coaxial cable имеет длину 300MM, для которого используется разъем модели 20847-030T-01, соответствующий CABLINE®-VS II 30Pin Plug Housing (塑胶插头主体). Для инженеров 30Pin, 40AWG, 300MM и 1-N — это параметры, которые необходимо重点核对 при разработке структуры, сигнальном подключении и замене разработок; для закупщиков также не следует обращаться только по запросу "30Pin ultra-fine coaxial cable", а следует учитывать полный номер материала, спецификацию провода, длину и модель разъема для подтверждения.
Процесс работы сверхтонкого коаксиального кабеля по сути заключается в передаче сигнала через коаксиальную структуру внутри провода и использовании экранирующей структуры для уменьшения внешних электромагнитных помех, а также в обеспечении надежного соединения между кабелем и электрической схемой устройства через разъемы. После того как электрическая схема устройства выдает высокоскоростные сигналы, сигналы проходят через структуру контактов разъема в Micro-Coaxial Cable и передаются к другому концу по внутреннему сигнальному проводнику; в то же время, внешняя экранирующая структура защищает зону передачи сигнала и помогает контролировать электромагнитные помехи через соответствующие заземляющие структуры. В случае с I-PEX 82291-100B-02-D, 40AWG Micro-Coaxial Cable является важной основой для реализации миниатюризации и высокоденсной связи, а配套ая CABLINE®-VS II система соединителей использует ZenShield® полностекольную экранирующую структуру,多点 заземление и механический замок для обеспечения как экранирования, так и поддержания соединения при высокоскоростной передаче сигналов. Кроме того, эта серия использует горизонтальную структуру с шагом 0,5 мм, что позволяет концентрировать много каналов сигналов в ограниченном пространстве. Таким образом,优势极细同轴线束 не заключается только в том, что "диаметр провода тоньше", а в协同 работе микро-коаксиального провода, экранирующей структуры и высокоденсных соединителей, для достижения баланса между малым пространством прокладки кабеля, высокоскоростной передачей сигналов и потребностью в подавлении помех.

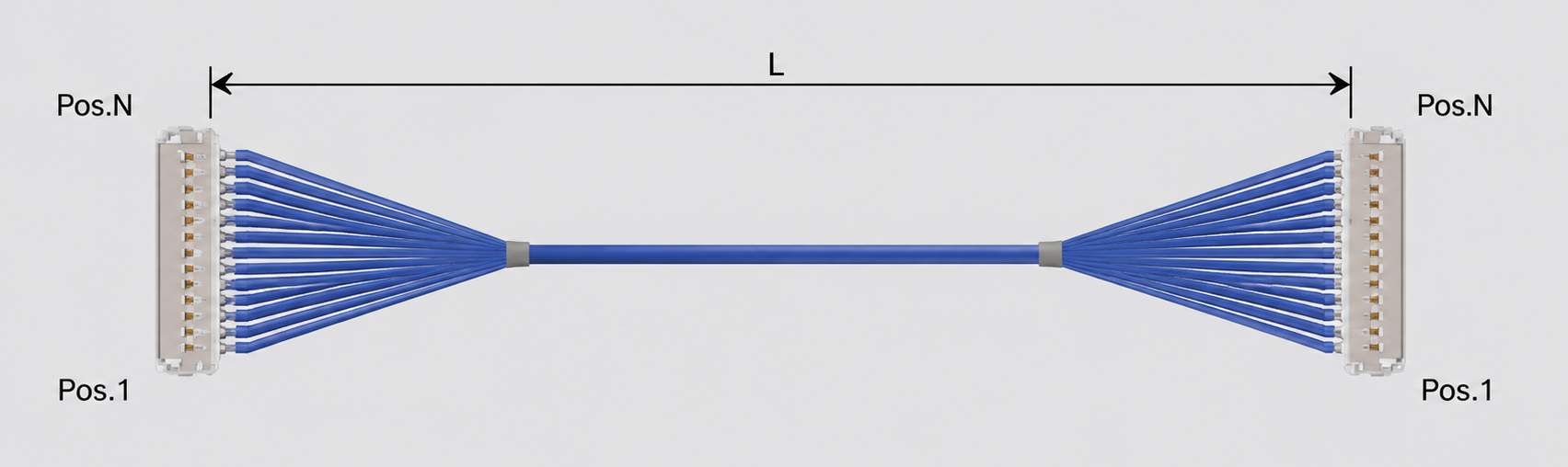

Для проектов, требующих замены I-PEX 82291-100B-02-D, рекомендуется инженерам и специалистам по закупкам комплексно проверить三个方面: механические, электрические и структурные характеристики кабеля. В первую очередь, необходимо проверить ключевые параметры, такие как 30Pin, 40AWG, 300MM, 1-N, Micro-Coaxial Cable, и проверить соответствие соединителей 20847-030T-01 и реальной структуры вставки. Серия CABLINE®-VS II с 30Pin, 40AWG, 1-N структурой также доступна в различных длинах, таких как 100MM и 200MM, поэтому не следует пренебрегать различиями в длине кабеля только потому, что количество Pin одинаково; в той же серии также доступны продукты с 30Pin и 300MM в 1-1 структуре, поэтому 30Pin+300MM не может быть единственным основанием для�断ения полной совместимости. При замене国产或 разработке по заказу还应 дополнительноеьconfirmPin definition, монтажный способ, направлением вывода, пространство изгиба кабеля, экранирующую структуру и фактические требования к高速ному сигналу. Наша компания может предоставить решения для замены I-PEX 82291-100B-02-D, специализирующиеся на производстве очень тонких коаксиальных кабелей, и может проводить совместимые замены и разработку по заказу на основе чертежей клиента, образцов и фактических требований к оборудованию, предоставляя поддержку для инженерной проверки, опытного образца и партионного заказа.

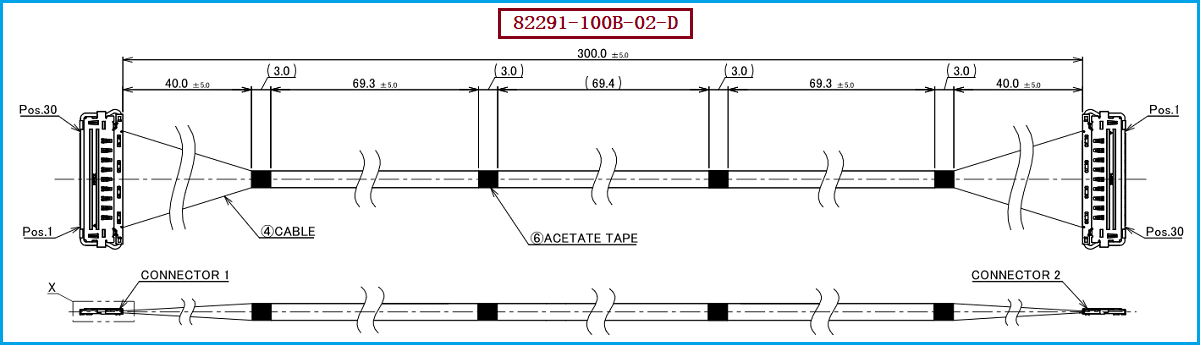

I-PEX 82291-100B-02-D не является просто одной 30Pin шнуровой линией, а представляет собой компонент тонкого коаксиального кабеля, состоящий из 40AWG Micro-Coaxial Cable, структурного соединения концевой части и высокодensity-схемы подключения CABLINE®-VS II. Основные спецификации: 30Pin, 40AWG, 300MM, 1-N, модель разъема на конце кабеля: 20847-030T-01. С точки зрения принципа работы, он выполняет передачу сигнала через сигнальные проводники, улучшает электромагнитную среду через коаксиальное экранирование и заземление, а также обеспечивает надежное соединение между устройствами с помощью точных разъемов.
