I-PEX I-PEX 82693-100B-01-D CABLINE®-VS II 40AWG/50Ω серия сверхтонких коаксиальных кабелей замена

Преимущества структуры сверхтонкого коаксиального провода: достижение высокой плотности сигнальных соединений в ограниченном пространстве

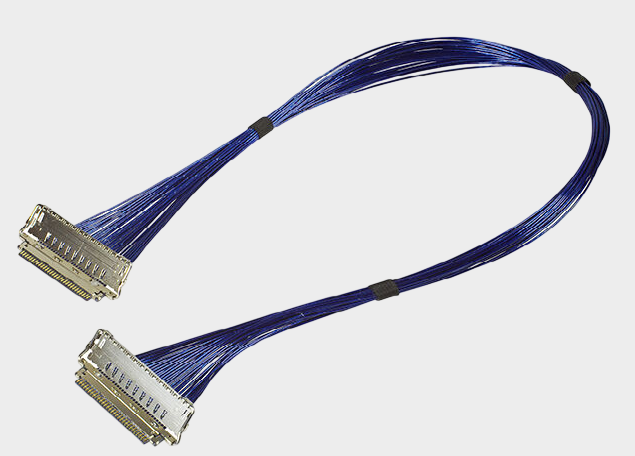

С развитием ноутбуков, дисплеев, умных устройств, промышленной электроники и высокопроизводительного оборудования в сторону ультратонкости и высокой интеграции, внутреннее пространство устройств постоянно сжимается, а количество высокоскоростных сигнальных каналов увеличивается.极细的同轴电缆通过中心导体、绝缘介质和外层屏蔽 структуру образует относительно完整的 коаксиальный передача канал, обеспечивая передачу сигнала и экранирование в较小ом диаметре провода, поэтому особенно подходит для внутреннего монтажа в высокоденсных электронных устройствах. Представленный I-PEX 82693-100B-01-D относится к серии CABLINE®-VS II 30Pin тонких коаксиальных кабелей, соответствуя Micro-Coaxial Cable, 40AWG, 100MM, 1-1 структура. В документации明确 указано, что 82693-100B-01-D является 30Pin, 40AWG, 100mm, 1-1 кабельным блоком, в то же время в этой серии также существуют продукты различной длины и 1-N структуры, поэтому эти параметры совместно составляют важные критерии идентификации модели. Для инженеров такая структура удобна для концентрированного монтажа множества сигнальных линий в ограниченном пространстве; для сотрудников по закупкам это означает, что при замене поставщиков не следует использовать только "30Pin тонкий коаксиальный кабель" в качестве критерия оценки, а необходимо также проверить спецификации кабеля, его длину и структуру соединения.

---

От структуры до производительности: почему сверхтонкие коаксиальные кабели подходят для высоких скоростей, высоких частот и высоких плотностей

Высокая производительность тонких коаксиальных проводников, по сути, исходит из их коаксиальной структуры передачи сигнала и экранирования. В сравнении с обычными разрозненными проводами, тонкие коаксиальные провода могут использовать экранирующую структуру для создания более четкой среды передачи сигнала, что помогает снижать внешние электромагнитные помехи и взаимное влияние сигналов в приложениях с высокой скоростью передачи сигнала; в то же время, использование规格 40AWG позволяет в満足连接需求的情况下进一步减小线束占用的空间。Для высокодоступных решений типа I-PEX CABLINE®-VS II, провода не работают изолированно, и разъемы также напрямую связаны с механическими и электрическими характеристиками всей системы. Разъем, используемый на конце этой модели проводника, имеет модельный номер 20847-030T-01, в приложенных материалах его определяют как CABLINE-VS II 30Pin Plug Housing (塑胶插头主体)，вес которого составляет 62.931 мг. Таким образом, реальное преимущество модели 82693-100B-01-D можно理解为 совокупное проявление 40AWG тонкого коаксиального проводника + 30Pin высокодоступного соединения + соответствующего разъема + структуры 1-1 позиций. Для инженеров это сочетание позволяет реализовать многоканальные соединения в тесных пространствах; для закупщиков, с другой стороны, необходимо учитывать единообразие всего комплекта проводника, а не сравнивать цены на отдельные провода или разъемы.

---

Выбор и совместимость с альтернативными вариантами: рекомендации: Основное внимание уделять структуре и соответствию соединителя 1-1 линии

Рекомендуется инженерам и специалистам по закупкам сначала подтвердить основные условия: 30Pin, 40AWG, 100MM, 1-1, Micro-Coaxial Cable, а затем проверить соответствие монтажных соединителей 20847-030T-01 и устройства. В приложенных документах указано, что 30Pin, 40AWG, 1-1 структура также соответствует моделям 82694-100B-01-D (200mm) и 82695-100B-01-D (300mm), а 30Pin, 40AWG, 100mm также включает модели с 1-N структурой, такие как 82188-100B-02-D. Это означает, что при замене на отечественные аналоги, даже если количество контактов и длина провода совпадают, нельзя автоматически认定 продукт полностью совместим. Необходимо дополнительно проверить определение разъемов 1-1, соответствие контактов,型号 разъемов, структуру провода, технологию終юровки и внутренние размеры устройства. Наша компания специализируется на производстве тонких коаксиальных кабелей и может предложить решения для замены I-PEX 82693-100B-01-D. Мы можем разработать и предложить соответствующие тонкие коаксиальные кабели, разъемы, длину провода, определение контактов и структуру кабеля в зависимости от инженерных чертежей, образцов и реальных требований клиента, обеспечивая поддержку для инженерной проверки, пробного производства, замены на отечественные аналоги и оптовых закупок.

---

Ключевая ценность сверхтонких коаксиальных линий заключается в балансе между "миниатюризацией и производительностью".

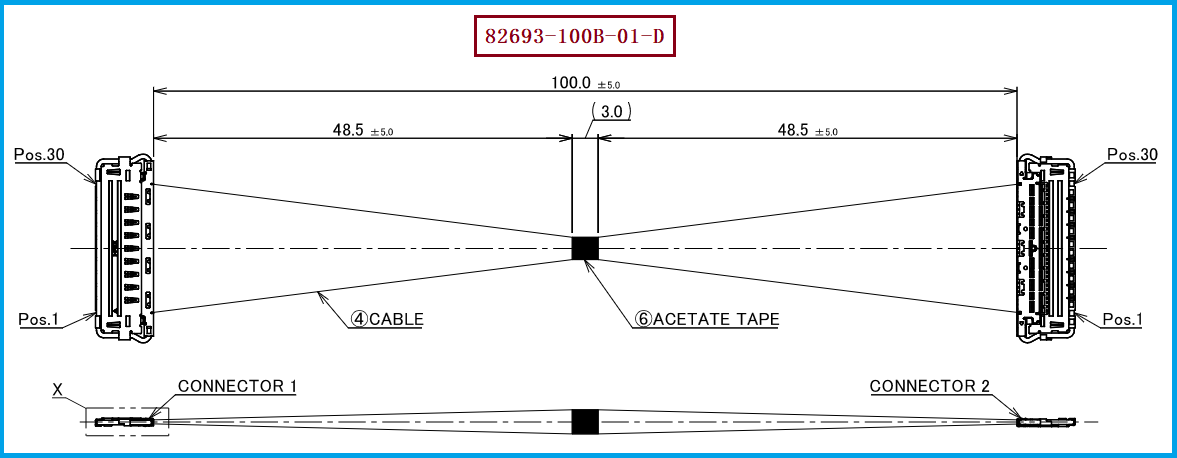

I-PEX 82693-100B-01-D воплощает не только "более тонкий провод", но и целостный подход к соединению для высокоденсных электронных устройств: благодаря кабелю Micro-Coaxial ссечением 40AWG обеспечивается минимизация объема жгута проводов, с использованием высокоденсного подключения с 30Pin удовлетворяются потребности в многоканальных сигналах, а также благодаря соединителю 20847-030T-01 и определению 1-1 линий образуется полный компонент жгута проводов. В материалах явно указывается, что 82693-100B-01-D относится к CABLINE-VS II 30Pin, 40AWG, 100mm, тонкому коаксиальному жгуту с 1-1极, а 20847-030T-01 соответствует CABLINE-VS II 30Pin Plug Housing.

---

Для инженеров ценность сверхтонких коаксиальных кабелей заключается в том, чтобы помочь решить проблему ограниченного пространства внутри оборудования и的高速, многоканальной связи; для специалистов по закупкам则需要出发于完整料号, провода, разъемы, длина и структура линии для определения реционной совместимости. Я3W электронные компоненты сетьМожем предоставлять услуги по оптимизации структуры высокоскоростных тонких коаксиальных кабелей и оценке的一致ности сигнала, а также предлагать решения и продукты. Для получения дополнительной информации пожалуйста свяжитесь с нами:Зhang jingli 18913228573 (微信同号)С развитием электронного оборудования в направлении высокой плотности и миниатюризации, сверхтонкие коаксиальные пучки будут иметь более широкий спектр применения в области внутренних высокоскоростных сигнальных соединений.
