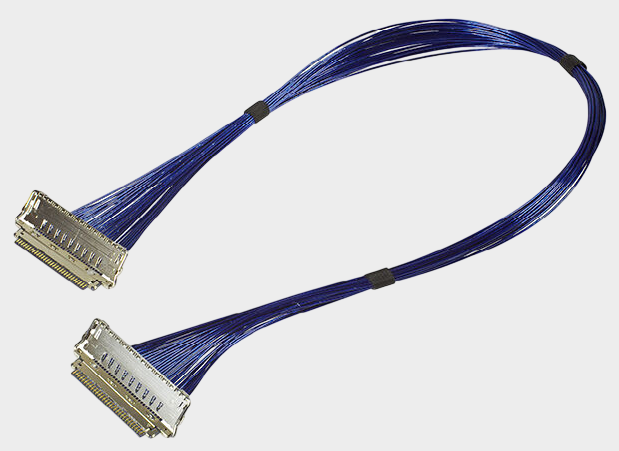

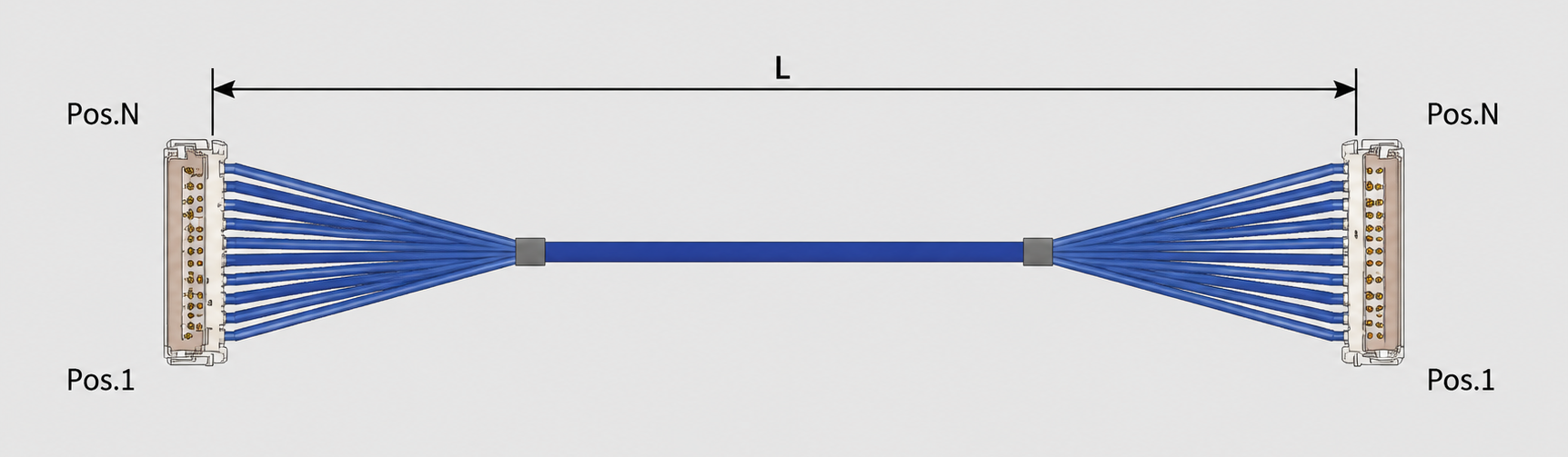

В области сверхтонких коаксиальных кабельных束 Hirose (Токийский电机) и I-PEX являются брендами соединителей, с которыми часто сталкиваются инженеры и покупатели. Оба предлагают различные решения для Micro-Coaxial Cable, направленные на микроизделия, высокую плотность, высокоскоростную передачу и контроль EMI/EMC, поэтому лучше не судить о том, кто из них "король", а исходить из конкретных требований проекта. Например, I-PEX 82694-100B-01-D относится к CABLINE®-VS II 30Pin сверхтонкому коаксиальному кабельному束у, использует Micro-Coaxial Cable 40AWG, длину 200мм, двойную структуру 1-1, и имеет配套 соединитель для кабеля 20847-030T-01; соответствующий соединитель имеет 30Pin и шаг 0.5мм (расстояние между контактами). В официальных материалах I-PEX указывается, что CABLINE®-VS II использует горизонтальную конструкцию для вставки и извлечения, ZenShield® полную защиту и多点 заземление, а также механический замок, и позиционируется для высокоскоростных приложений передачи данных. В сравнении с этим, Hirose также предлагает микро-быстрые соединители для Micro-Coaxial Cable, такие как серия DF81 с шагом 0.4мм, горизонтальной вставкой и извлечением, 30/40/50Pin, и акцентирует внимание на多点 заземление, усиленную защиту и высокоскоростную передачу. Поэтому, с точки зрения бренда, трудно просто определить абсолютного лидера,真正的 "король" - это方案应该能够与目标设备的连接器尺寸、Pin-число, спецификацию кабеля, высокоскоростные характеристики и установочное пространство точно соответствовать.

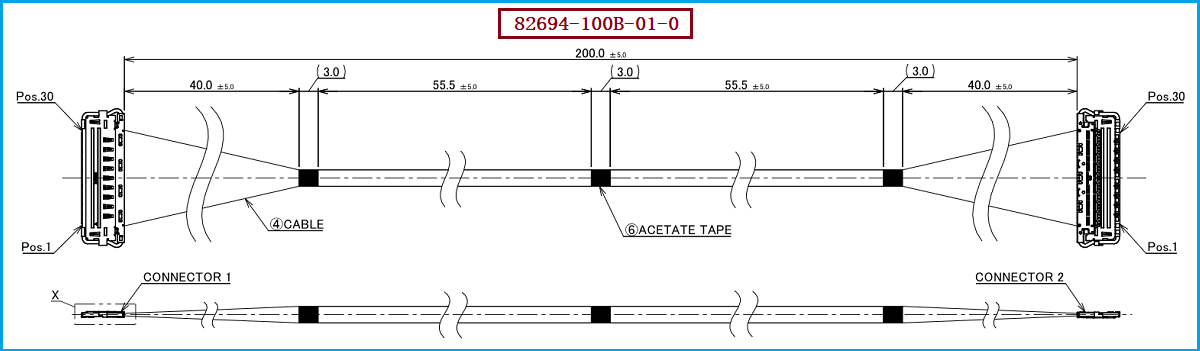

С точки зрения инженерного применения, ключевой конкурентоспособностью I-PEX 82694-100B-01-D является не отдельный параметр, а совокупность нескольких параметров: 30Pin, 0.5mm шаг, 40AWG Micro-Coaxial, 200mm, двойная структура 1-1 и разъем 20847-030T-01. 0.5mm сверхтонкий шаг помогает инженерам реализовать высокую плотность сигнальных соединений в ограниченном区域内 PCB, а极度 тонкий коаксиальный кабель обеспечивает более подходящую структуру передачи для высокоскоростных дифференциальных сигналов. Официальная документация I-PEX определяет CABLINE®-VS II как высокоскоростную передачу данных и указывает на стандарты применения, такие как PCIe Gen5 32 GT/s/lane, USB4 Gen4 40 Gbps/lane PAM3, DisplayPort UHBR20 20 Gbps/lane, и в официальных тестах, проведенных серией, при условии кабеля 40AWG, 45Ω и 100mm Micro-Coaxial Cable, достигается скорость 32 GT/s/lane NRZ. Следует отметить, что это данные для серии CABLINE®-VS II, и они не могут быть напрямую идентифицированы с реальной сертифицированной скоростью这款 30Pin, 200mm кабеля 82694-100B-01-D в конкретном устройстве, и конечная производительность должна быть подтверждена через SI тест конкретного кабеля. Для сотрудников по закупкам это означает, что при выборе заменяемого продукта нельзя руководствоваться только поверхностными параметрами, такими как "30Pin, 0.5mm шаг", а следует такжеconfirm阻抗, технологию пайки,连续ность экранирования и массовую согласованность.
Для инженеров сравнение Hirose vs I-PEX должно основываться на конкретных требованиях к применению. Например, Hirose DF81 использует шаг 0,4 мм, а в этом случае I-PEX 82694-100B-01-D, комплектуемый 20847-030T-01, относится к системе CABLINE®-VS II, ядро которой составляет 30Pin, шаг 0,5 мм. Даже если оба都属于 сверхтонкие коаксиальные разъемы, их нельзя просто заменять друг на друга только потому, что "оба Micro-Coaxial, оба высокоскоростные разъемы"; шаг разъема, количество пинов, высота и ширина配合а, глубина, направление вставки и извлечения, способ защелкивания, спецификация кабеля и дизайн焊ного поля на плате都需要 быть проверены заново. В официальных данных Hirose DF81 указано, что его версия с 30Pin имеет多处 заземляющие соединения и использует вращающиеся защелки, в то время как I-PEX CABLINE®-VS II использует ZenShield® полностеночное экранирование,多点 заземление и механические защелки. Хотя оба подхода подчеркивают высокоскоростную передачу и надежность экранирования, их конкретные структуры не эквивалентны. Поэтому, если клиентское оборудование уже использует схему I-PEX, более разумным путем для замены на国产ную альтернативу будет разработка совместимости на основе размеров и электрических свойств исходного разъема и исходного кабеля, а не простая замена I-PEX на Hirose или другой бренд. Наша компания может предложить: линию замены I-PEX 82694-100B-01-D, которая может быть разработана вокруг ключевых спецификаций, таких как 20847-030T-01, 30Pin, шаг 0,5 мм, 40AWG, 200 мм, 1-1 двойная структура, для производства пробника сверхтонкого коаксиального кабеля, настройки характеристик и серийного производства, предоставляя инженерам方案 для проверки отечественной замены, а также стабильный выбор поставщиков для закупщиков.
Hirose и I-PEX都属于 в области тонких коаксиальных соединителей代表性 бренды, и оба имеют продуктовые системы для высокодensity, high-speed сигналов и EMI-контроля, но различные серии имеют различный Pitch, количество Pin, высоту структуры, направление вставки/вынимания, защелки и адаптеры для проводов, поэтому нельзя просто judging the quality of products based on brand rankings. В отношении I-PEX 82694-100B-01-D, его 30Pin, 0.5mm Pitch, 40AWG Micro-Coaxial, 200mm, двойная структура 1-1 и соединитель 20847-030T-01 составляют明确的 базу для идентификации продукта, и он лучше подходит для оценки замены на отечественные аналоги с точки зрения "механической совместимости + полноты高速 сигналов + EMI/EMC + надежности +一致性 производства". Наша компания специализируется на производстве тонких коаксиальных кабелей и разработке схем замены, и может предоставлять соответствующие схемы замены для I-PEX 82694-100B-01-D, учитывая фактическую структуру оборудования и технические требования клиентов.
